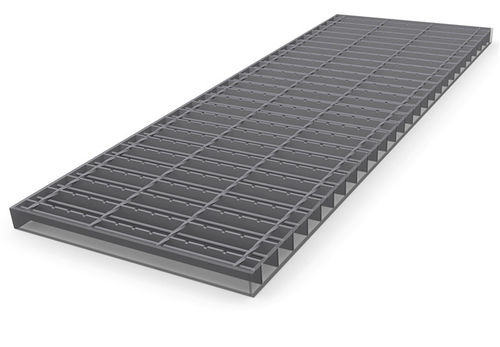

スチール製踏み板

階段用ゲートウェイ用業務ゲートウェイ用

製品情報
このプレス溶接格子は、オフショアの石油・ガスプラットフォーム向けに設計されています。15 mm の試験球が格子を通過しないことを満たす仕様です。中間に丸棒を中央かつ平行に配置し、ねじれた横バーの裏側に自動抵抗溶接で完全に溶接することで、厳しい海上環境での荷重に対して構造的な安定性を確保します。

技術データ
一般的なメッシュ配列
支持バー | 横バー
34.30 | 101.6
38.28 | 101.6

標準支持バー断面
支持バー 3 mm | 支持バー 5 mm
25/3 | 25/5
30/3 | 30/5
35/3 | 35/5
40/3 | 40/5
45/3 | 45/5
50/3 | 50/5
60/3 | 60/5

付属品 / 固定クリップ

• 溶接済み穴あきプレート: 溶接された穴あきプレート。穴位置・形状は顧客仕様に従う。締結具は顧客支給。
• ダブルクランプ B: サドル上部クリップ×2、クランプ下部、六角ボルト×2、角ナット×2。
• グレーチングボルト固定: ヘッドボルトと保持フランジから構成。高腐食環境（例: オフショア）向けに X-BT も選択可能。X-GR RU はプレマウント版。
• グレーチング突合せ継手: ねじ付きの上部と下部および六角穴付ボルトで構成。
• Hilti クランプ: 上部クリップと下部クリップが連結された構造。振動に強く、1人での施工が容易。
• クランプ B: サドル上部クリップ、クランプ下部、M8x60 六角ボルト、M8 角ナット。
• クランプ B 10: ストラップ上部クリップ、六角穴付ボルト、下部クリップ、ナット。
• クランプ S: 座付き皿ねじ、クランプ下部、角ナット。
• 安全クランプ A: 安全上部部品、クランプ下部、六角ボルト、角ナット。
• 安全クランプ D: 安全上部部品、クランプ下部、六角ボルト、角ナット。

特性 / 技術仕様

• 用途: 海上プラットフォーム（オフショア）向け、構造的な信頼性が要求される用途。
• 安全要件: 15 mm の試験球が通過しない設計。
• 構造: 支持バー間に中央の丸棒を挿入し、ねじれた横バーの裏側へ自動抵抗溶接で完全に溶接。
• 利点: 過酷な海上条件下での安定性と荷重分散の向上。
• 一般的なメッシュ: 34.30 x 101.6、38.28 x 101.6（支持バー x 横バー）。
• 標準支持バー断面: 25/3、30/3、35/3、40/3、45/3、50/3、60/3および5 mmの対応品25/5–60/5。
• 腐食レベルや施工方法に応じた各種固定具・付属品を用意。
