アルミニウム踏み板 LOUVRE

ステンレス製鋼ゲートウェイ用

製品情報
透過性を抑えたい場合、ルーバーグレーティングは視覚および日射の遮蔽を制御する有効なソリューションを提供します。典型的な用途は橋梁や歩道の床材、日除け、外装要素、換気グリル、ファサード、吊り天井などです。MEISERは建築用途および産業用途向けに本製品を供給します。

材料とバリエーション

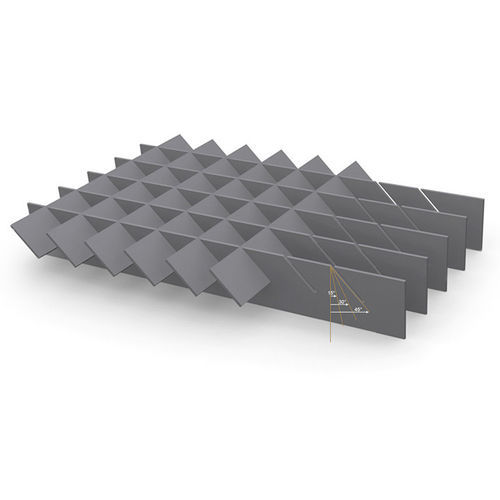

MEISERはスチール、アルミニウム、ステンレス鋼のルーバーグレーティングを提供します。横バーは15°、30°、45°の角度で圧入され、異なる透過度を得ることができます。本製品の横バー最大長は1500 mmです。注意：横バーの15°傾斜は、荷重支持バーの肉厚が3 mmの場合にのみ技術的に可能です。

技術データ
一般的なメッシュ配列
支持バー — 横バーの組み合わせ:
33.3 — 22.2 / 33.3 / 66.6
66.6 — 22.2 / 33.3 / 66.6
99.9 — 22.2 / 33.3 / 66.6

標準支持バー断面
支持バー 2 mm | 支持バー 3 mm
30/2 | 30/3
35/2 | 35/3
40/2 | 40/3
45/2 | 45/3
50/2 | 50/3
- | 60/3
- | 70/3
- | 80/3
- | 90/3
- | 100/3

付属品 / 固定クリップ

• 溶接取り付け用無孔プレート: 溶接された無孔プレートで構成され、穴の大きさ・位置は顧客仕様による。固定用ネジは顧客側でご用意ください。
• クランプB: サドルトップクリップ、クランプ下部、M8x60 六角ボルト、M8 角ナットで構成されます。

特性 / 技術仕様

• 材料: スチール、アルミニウム、ステンレス鋼。
• 横バー傾斜角度: 15°、30°、45°（15°は支持バー厚さ3 mmでのみ技術的に可能）。
• 横バー最大長: 1500 mm。
• 一般的なメッシュ配列（mm）: 上記の組み合わせ参照。
• 標準支持バー断面（mm）: 30/2、35/2、40/2、45/2、50/2 および 30/3、35/3、40/3、45/3、50/3、60/3、70/3、80/3、90/3、100/3。
• 典型用途: 橋梁・歩道の床材、日除け、外装、換気グリル、ファサード、吊り天井。
