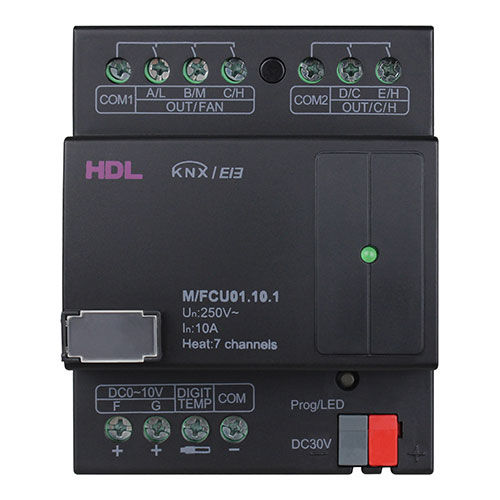

Módulo de controle para iluminação M/FCU01.10.1

de temperaturapara ar condicionadoem trilho DIN

O módulo KNX HVAC pertence à série HDL KNX/EIB e suporta o controlo de aquecimento, arrefecimento, velocidade alta/média/baixa do ventilador. podem ser definidos 7 canais independentes de controlo de aquecimento de piso. Em conjunto com o sensor de temperatura digital, o atuador consegue um controlo preciso da temperatura. Além disso, podem ser definidos 5 canais de saída de interrutor e 2 canais de saída DC0-10V para luzes de escada e outros requisitos. 7 canais independentes de controlo do aquecimento do piso suporta até 7 sensores digitais de temperatura 5 canais de saída de relé 2 canais de saída DC0-10V (10mA/CH) velocidades do ventilador: Alta, Média, Baixa modos de funcionamento: Aquecimento, Arrefecimento modos de funcionamento: Confortável, Espera, Noite, Proteção funções principais: Velocidade do ventilador, relatório de estado da válvula, amostragem de temperatura local de 7 canais, relatório de temperatura local, estatísticas de tempo de operação, resposta de estado do canal, recuperação do estado de ligado, economia de estado de desligado, escada luzes de escada, atraso de ligar/desligar, atraso de proteção, saída de controlo PWM controlo ativo e controlo passivo: Mais flexível para trabalhar em conjunto com painéis de diferentes fabricantes. Quando em modo de controlo ativo, este módulo pode trabalhar em conjunto com painéis sem algoritmo PI, por exemplo M/DLP04.1. Quando em modo de controlo passivo, este módulo pode funcionar em conjunto com painéis com algoritmo, por exemplo Siemens 5WG1. suporta atualização online Tensão de trabalho: 21 ~ 30V DC Corrente de trabalho: 20mA/30V DC Tensão de entrada: 120V/240V AC (50/60Hz) Comunicação: KNX Faixa de temperatura de deteção: -30 ℃ ~ + 100 ℃ Sensor de temperatura: Sensor digital de temperatura de 2,5 m (TS / C 1.0) Comunicação ：KNX Terminal de saída ：Linha de entrada, cabo de saída de linha para cada canal 2,5-4mm2
