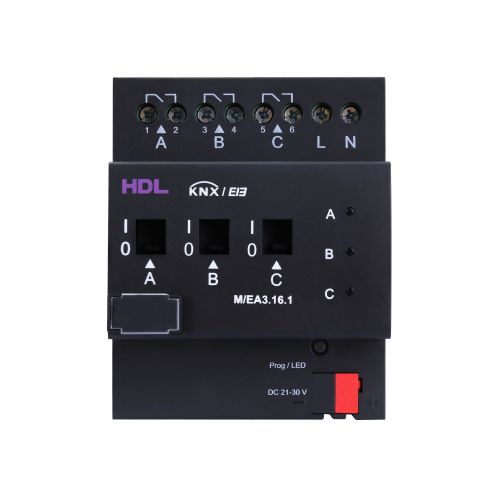

Atuador de comutação para sistema de automação residencial M_EA3.16.1

protocolo KNXem trilho DINda linha residencial

O Atuador de Energia é um atuador de comutação que regista o consumo de energia das cargas eléctricas ligadas. O Atuador de Energia regista o consumo de energia ativa por canal de saída de comutação. Além disso, calcula o consumo total das três saídas e a corrente de carga máxima por saída é de 16 A. A função principal inclui: ■ Possibilidade de medir 3 canais em fase única, e suporta o controlo de relé 3CH permitir a medição de: Energia ativa, corrente, tensão, frequência, potência ativa, potência aparente, fator de potência. Os valores limite de corrente, tensão e potência ativa podem ser definidos. total do medidor: como uma soma dos medidores do canal ligação de um transformador de corrente externo métodos de envio de valores: Enviar após uma alteração, enviar ciclicamente, enviar a pedido suporta inter-medição, monitorização de valores limiares, controlo mestre/escravo de carga, poupança de energia, função de excesso de potência ativa suporta a definição de valores limite. Quando o valor está além do valor limite, um alarme pode ser enviado e um canal pode ser desconectado abaixo ou acima do limite (16A) o canal total pode ser usado como o canal de carga mater para controlar o canal de carga escravo, até 10 canais de carga escravo podem ser controlados, e o valor limite de carga pode ser definido pelo alvo externo. Tensão de trabalho 21~30V DC Corrente de trabalho 16mA/30V DC Gama de medição da tensão 95~265V AC Gama de medição da corrente 0,02~16A Gama de medição da frequência 45~65Hz Comunicação KNX/EIB Diâmetro do cabo do terminal KNX 0,6 - 0,8 mm
