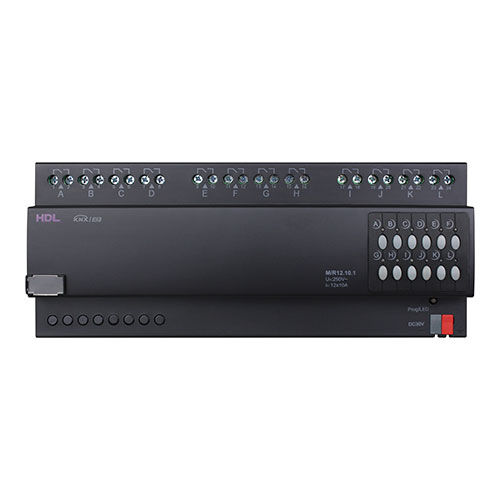

Atuador de comutação para sistema de automação residencial M/R12.10.1

protocolo KNXem trilho DINda linha residencial

O atuador de comutação de alta potência KNX 10A inclui 3 tipos (4CH, 8CH， e 12CH) de circuitos de saída, e cada canal produz uma corrente de 10A. Com características de longa duração, baixo consumo de energia e velocidade de execução rápida, esta série de actuadores está em total conformidade com as normas de segurança e protocolos europeus KNX de comutação de alta potência os actuadores de comutação de alta potência 10A incluem 3 tipos: 4, 8 e 12 canais de atuador. corrente máxima de saída de cada canal: 10A. funções de controlo: Tempo estatístico ON, Resposta de estado, Recuperação de estado, Luz de escada, Intermitência, Atraso ON/OFF, Atraso de proteção, Controlo de cena, Função de limiar, Controlo de cortina, etc. função lógica: E, OU, XOR. função de aquecimento: Saída de controlo PWM (1bit/1byte). Parâmetros básicos Tensão de trabalho 21~30V DC Classe 2 Corrente de trabalho 15mA/30V DC Tensão de entrada 120V/240V AC (50/60Hz) Comunicação KNX Diâmetro do cabo do terminal KNX 0,6-0,8 mm Corrente nominal do interrutor 10A carga de iluminação, inrush máximo 500A Tempos de funcionamento >100.000 Terminais de entrada/saída de linha 2,5-4mm2 Canal de saída 4CH/10A, 8CH/10A, 12CH/10A Capacitância <300μf Ambiente externo Temperatura de trabalho -5℃~45℃ Umidade relativa de trabalho ≤90% Temperatura de armazenamento -20 ℃ ~ 60 ℃ Umidade relativa de armazenamento ≤93% Especificações Dimensões HDL-M/R4.10.1 90×72×64(mm) HDL-M/R8.10.1 90×144×64(mm) HDL-M/R12.10.1 90×216×64(mm) Peso líquido HDL-M/R4.10.1: 256g HDL-M/R8.10.1: 576g HDL-M/R12.10.1: 823g Material da caixa Nylon retardador de chama Instalação Instalação em calha DIN de 35 mm Índice de proteção (Em conformidade com a norma EN 60529) IP20
