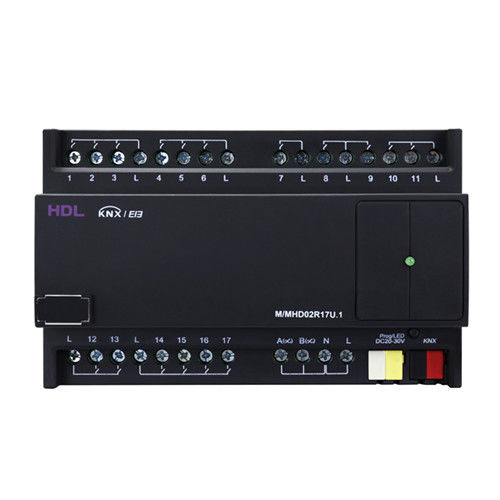

Atuador de comutação para sistema de automação residencial M/MHD02R17U.1

protocolo KNXem trilho DINda linha residencial

O atuador misto KNX 19CH é utilizado para controlar relés, reguladores de intensidade luminosa, cortinas e aparelhos de ar condicionado. O atuador suporta canais de controlo 19CH. suporta canais de controlo 19CH, 17 dos quais são canais de relé e os outros 2 são canais de regulação MOSFET entre os 17 canais de controlo de relés, CH1-6 e 12-17 são relés TV8 5A, e CH7-11 são relés de bloqueio magnético com uma corrente de funcionamento de 10A. os 17 canais de controlo de relés podem ser ligados a cargas, por exemplo, lâmpadas incandescentes, lâmpadas de halogéneo e lâmpadas LED, etc. Podem ser utilizados para o controlo da velocidade da ventoinha ou do modo de controlo do ar condicionado e para o controlo da cortina (suportando o controlo de inching). 2 canais de escurecimento MOSFET (suportam proteção contra curto-circuito, proteção contra sobreaquecimento) com corrente de trabalho de 1A, podem ser utilizados para escurecimento de lâmpadas (lâmpadas incandescentes, lâmpadas de halogéneo de baixa tensão, lâmpadas LED reguláveis, etc.). controlo de regulação da intensidade da luz: Resposta de estado, definição da gama de regulação (valor máximo/mínimo da regulação, limiar superior/inferior da regulação), definição do tempo de acendimento e apagamento, ativação/desativação da regulação absoluta e da regulação relativa, controlo de cenas. Parâmetros básicos Tensão de funcionamento 21-30V DC Corrente de trabalho 14mA/30V DC Tensão auxiliar 20V~30V DC Corrente auxiliar 97mA/30V DC Tensão de entrada AC100-240V (50/60Hz) Canal de saída 12CH/5A Relé TV8 (CH1-6, CH12-17) 5CH/10A Relé de bloqueio magnético (CH7-11) 2CH/1A Canal de regulação MOSFET (CH , CH ) Comunicação KNX Diâmetro do cabo do terminal KNX 0,6-0,8mm Ambiente externo Temperatura de trabalho -5℃~45℃ Humidade relativa de trabalho ≤90% Temperatura de armazenamento -20℃~60℃ Umidade relativa de armazenamento ≤93% Especificações Dimensões 144mm×90mm×64mm Peso líquido 524g Material da caixa PA66
