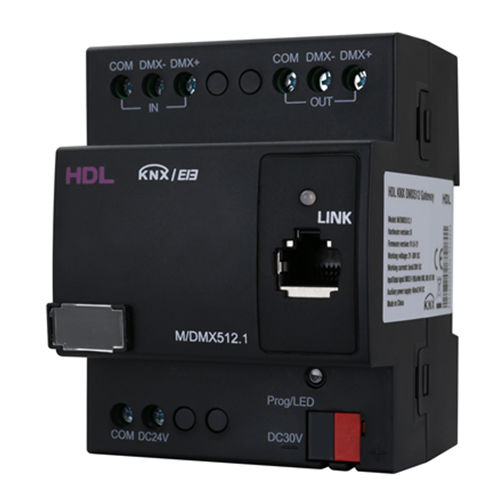

Módulo de interface passarela M/DMX512.1

em trilho DINpara sistema de automação residencialprotocolo KNX

O DMX512 Gateway pertence à série HDL KNX/EIB. O gateway suporta controlo bidirecional e pode gravar, reproduzir e apagar programas DMX. Com um tempo de gravação até 4 horas, o DMX512 Gateway pode ser amplamente utilizado para controlar dispositivos com porta de protocolo DMX incorporada para controlo de cor LED, por exemplo, luz de computador, luz de cabeça móvel, luz laser, etc. ■ 3 modos de trabalho: Modo de gravador DMX, modo de escurecimento DMX ( EIB para DMX) e modo de conversão DMX para EIB (1bit, 1byte data point) . sinal de comunicação suportado: DMX512-1990, ArtNet DMX, HDL NET DMX. armazene e reproduza até 24 programas, com até 4 horas de tempo de gravação. o modo de regulação de intensidade DMX suporta a comutação ou regulação de intensidade para até 48 canais (controlo do dispositivo DMX através do sistema KNX disponível). o modo de conversão DMX para EIB suporta comutação ou regulação absoluta da intensidade luminosa para até 48 canais (controlo do sistema KNX através do sinal DMX disponível). o sinal de saída DMX pode ser utilizado para controlar dispositivos com porta de protocolo DMX para controlo da cor do LED, por exemplo, luz de cabeça móvel, luz laser, etc. as funções de controlo de entrada DMX incluem: Controle de seqüência, controle de cena, controle de interrutor, escurecimento relativo, escurecimento absoluto. Parâmetros básicos Tensão de trabalho 21~30V DC Corrente de trabalho 5mA/30V DC Comunicação KNX/EIB Fonte de alimentação auxiliar 40mA/24V DC Diâmetro do cabo do terminal KNX 0,6 - 0,8 mm Sinal de entrada/saída DMX512-1990, ArtNet DMX, HDL NET DMX Terminais utilizados para entrada/saída de linha Cabo de 1~2,5mm2 Ambiente externo Temperatura de trabalho -5℃~45℃ Humidade relativa de trabalho ≤90% Temperatura de armazenamento -20 ℃ ~ 60 ℃ Umidade relativa de armazenamento ≤93% Especificações Dimensões 72mm×90mm×64mm Peso líquido 189g Material da caixa Nylon
