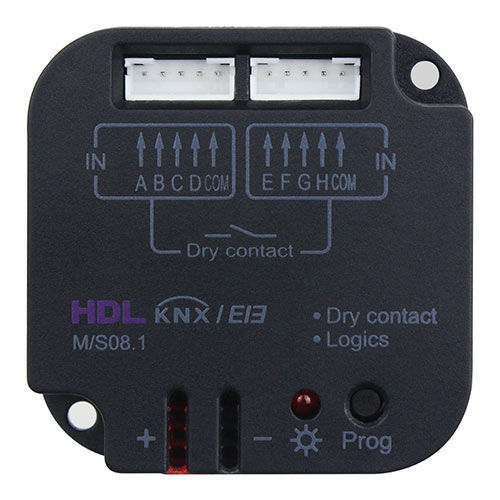

Módulo de controle para sistema de automação residencial M/S08.1

para iluminaçãoem trilho DINpara ambiente interno

O módulo de contacto seco KNX de 8 zonas pertence à série HDL KNX/EIB. Tem uma entrada de contacto seco de 8 canais e suporta 2 modos de controlo, incluindo controlo de entrada de contacto seco e controlo lógico. Entrada de contacto seco: ■ Entrada de contacto seco de 8 canais suportada tipos de controlo: Controlo de interrutor, controlo de interrutor/regulação, controlo de obturador, controlo flexível, controlo de cena, controlo de sequência, controlo de percentagem, controlo de limiar, controlo de cadeia (14 bytes), controlo forçado, controlo de contador, controlo de campainha, controlo de combinação. Controlo lógico: quaisquer 8 entradas podem ser combinadas com vários tipos diferentes de telegramas externos (por exemplo, variável booleana de 1 bit, limiar de 1~4 bytes, hora, data, etc.) para efetuar operações lógicas AND/OR/NOT. os controlos lógicos de nível 1-4 podem ser definidos e a lógica de nível inferior pode ser utilizada como condições de entrada lógica para o nível superior. o módulo possui 18 blocos lógicos, que podem bloquear a entrada do canal, habilitar operações lógicas e forçar a saída imediata, mesmo que a saída esteja configurada para atrasar. Cada bloco lógico pode relatar o estado lógico de várias maneiras. o módulo tem 10 blocos de saída lógica, que podem ser associados a qualquer saída de resultado lógico. Cada bloco lógico pode controlar independentemente 8 alvos, e o atraso pode ser definido, telegramas repetidos podem ser enviados e cada alvo pode ser controlado independentemente, por exemplo: Controlo de interrutor, controlo de regulação absoluta da intensidade luminosa, controlo de alarme, controlo de obturador, controlo flexível, controlo de sequência, controlo de percentagem, controlo de limiar, controlo de cadeia (14 bytes), etc. Parâmetros básicos Tensão de funcionamento 21~30V DC Corrente de funcionamento 5mA/30V DC Comunicação KNX/EIB Diâmetro do cabo do terminal KNX 0,6 - 0,8 mm Ambiente externo Temperatura de trabalho -5℃~45℃
