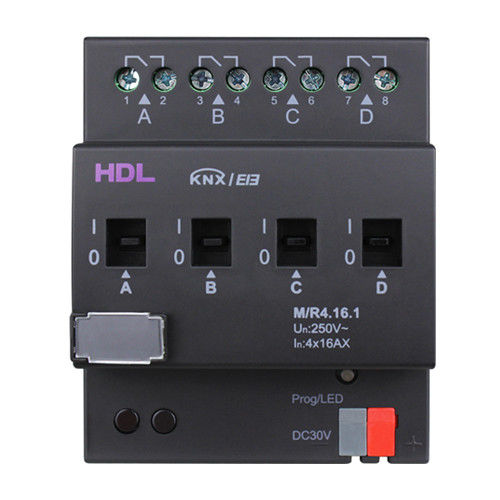

Atuador de comutação para sistema de automação residencial M/R4.16.1

protocolo KNXem trilho DINda linha residencial

O Atuador de Interruptor de Alta Potência KNX 16A adopta um relé de bloqueio magnético 50A, que tem três tipos (4CH, 8CH e 12CH) de circuitos de saída, e cada canal produz uma corrente de 16A. Esta série de actuadores de alta potência tem as características de longa duração, baixo consumo de energia e velocidade de execução rápida. o atuador de interrutor de alta potência 16A inclui 3 tipos: 4, 8 e 12 canais de atuador. corrente máxima de saída de cada canal: 16A. funções de controlo: Tempo estatístico ON, Resposta de estado, Recuperação de estado, Luz de escada, Intermitência, Atraso ON/OFF, Atraso de proteção, Controlo de cena, Função de limiar, Controlo de cortina, etc. função lógica: AND, OR, XOR, Gate. função de aquecimento: Saída de controlo PWM (1bit/1byte). Parâmetros básicos Tensão de trabalho 21~30V DC Corrente de trabalho 15mA/30V DC Tensão de entrada 120V/240V AC (50/60Hz) Comunicação KNX Diâmetro do cabo do terminal KNX 0,6-0,8 mm Corrente nominal do interrutor 16A carga de iluminação, inrush máximo 500A Tempos de funcionamento >100.000 Terminais de entrada/saída de linha 2,5-4mm2 Canal de saída 4CH, 16A/CH; 8CH, 16A/CH; 12CH, 16A/CH Capacitância <300μf Ambiente externo Temperatura de trabalho -5℃~45℃ Umidade relativa de trabalho ≤90% Temperatura de armazenamento -20 ℃ ~ 60 ℃ Umidade relativa de armazenamento ≤93% Especificações Dimensões M/R4.16.1 ：90×72×64(mm) M/R8.16.1 ：90×144×64(mm) M/R12.16.1 ：90×216×64(mm) Peso líquido M/R4.16.1: 257g M/R8.16.1: 577g M/R12.16.1: 823g Material da caixa Nylon retardador de chama Instalação Instalação em calha DIN de 35 mm Índice de proteção (Em conformidade com a norma EN 60529) IP20
