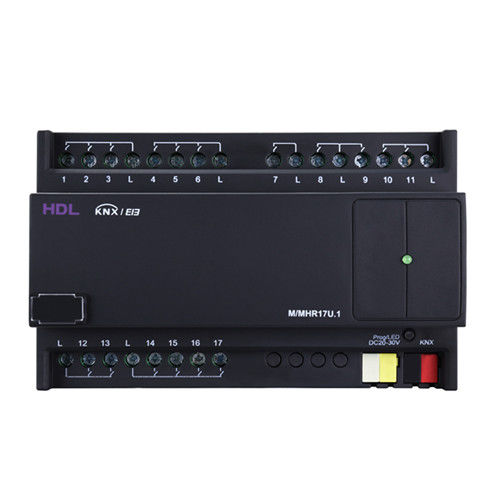

Atuador de comutação para sistema de automação residencial M/MHR17U.1

protocolo KNXem trilho DINda linha residencial

O atuador misto KNX 17CH é utilizado para controlar relés, reguladores de intensidade luminosa, cortinas e aparelhos de ar condicionado. O atuador suporta canais de controlo 17CH. suporta canais de controlo de relé 17CH entre os 17 canais de controlo de relés, CH1-6 e 12-17 são relés TV8 5A, e CH7-11 são relés de bloqueio magnético com uma corrente de funcionamento de 10A. os 17 canais de controlo de relés podem ser ligados a cargas, por exemplo, lâmpadas incandescentes, lâmpadas de halogéneo e lâmpadas LED, etc. Podem ser utilizados para o controlo da velocidade da ventoinha ou para o controlo do modo de ar condicionado e para o controlo da cortina (suportando o controlo de avanço). Parâmetros básicos Tensão de trabalho 21~30V DC Corrente de trabalho 14mA/30V DC Tensão auxiliar 20~30V DC Corrente auxiliar 97mA/30V DC Tensão de entrada AC100-240V (50/60Hz) Canal de saída 12CH/5A Relé TV8 (CH1-6, CH12-17) 5CH/10A Relé de fecho magnético (CH7-11) Comunicação KNX Diâmetro do cabo do terminal KNX 0.6-0.8mm Ambiente externo Temperatura de trabalho -5℃~45℃ Humidade relativa de trabalho ≤90% Temperatura de armazenamento -20℃~60℃ Umidade relativa de armazenamento ≤93% Especificações Dimensões 144mm×90mm×64mm Peso líquido 469g Material da caixa PA66 Instalação Instalação em calha DIN de 35 mm Índice de proteção (Em conformidade com a norma EN 60529) IP20
