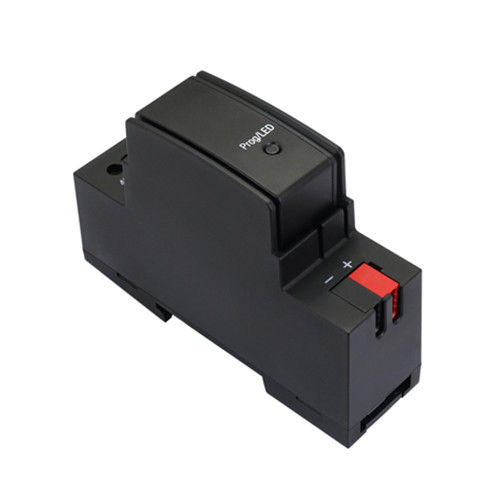

Módulo de interface passarela M/RS485MNI.1

em trilho DINpara sistema de automação residencialprotocolo KNX

O Mini Interface KNX-RS485 é um pequeno módulo utilizado para a troca de dados bidirecional entre KNX e RS485. Por conseguinte, o módulo tem duas interfaces, RS485 e KNX. O seu tamanho reduzido facilita a instalação e aumenta consideravelmente a utilização do espaço. 3 modos de funcionamento: Modo String, Modo Hexadecimal, Modo Dados taxas de transmissão: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200bps. Os utilizadores podem escolher taxas de transmissão de acordo com as suas necessidades. gateway entre KNX e RS485: RS485 (modo string ou modo hexadecimal, modo de dados) KNX/EIB. suporta até 200 alvos de controlo até 200 caracteres para cada alvo (varia consoante os diferentes alvos) 24 sequências suportadas Parâmetros básicos Tensão de funcionamento 21~30V DC Corrente de trabalho 10mA/30V DC Comunicação KNX, RS485 Bit de dados 7 bits, 8 bits, 9 bits Bit de paragem 0,5 bit, 1 bit, 1,5 bits, 2 bits Diâmetro do cabo do terminal KNX 0,6 - 0,8 mm Ambiente externo Temperatura de trabalho -5℃~45℃ Humidade relativa de trabalho ≤90% Temperatura de armazenamento -20℃~60℃ Umidade relativa de armazenamento ≤93% Especificações Dimensões Interface KNX-RS485 Mini: 45mm×46mm×18mm Base: 90mm×64mm×27mm Peso líquido Interface KNX-RS485 Mini: 25g Base: 44g Material da caixa Interface KNX-RS485 Mini: PC+ABS retardador de chama Base: PA66 retardador de chama Instalação Instalação em caixa de parede instalação em calha DIN de 35 mm Índice de proteção (Em conformidade com a norma EN 60529) IP20
