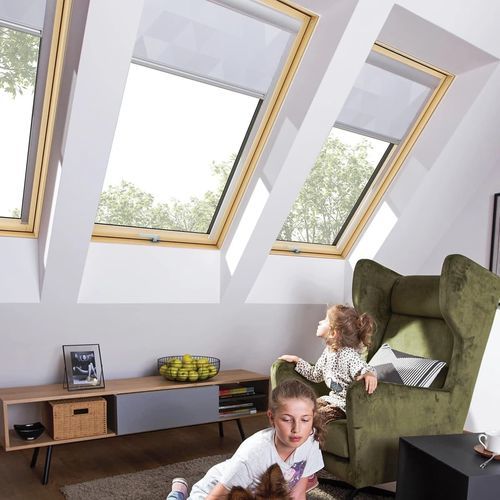

アルミニウム屋根窓 FTP-V U41 APMX

マツ製ボワアルピボット式

概要
FTP-V U41 APMXは、自然光の取り入れ、制御された換気、外側ガラスの安全な清掃を目的に設計されたピボット式屋根窓です。サッシは180°回転し、外側ガラス清掃時に回転位置でロックできます。下部に配置された人間工学に基づくハンドルと精密なガイドにより、滑らかな操作と確実な閉鎖が可能です。建築用途に適しています。

熱性能と音響性能

• ガラスユニット：U41 44 mm トリプルガラス、低放射コーティング2層、アルゴン充填空間、warm TGIスペーサー。
• ThermoPro技術：断熱性能を向上させ、冬季の熱損失を低減し夏季の過熱を抑制します。
• Uw値：1.1 W/m²K（標準取付時）；専用EHV-AT Thermoフラッシング使用で1.0 W/m²K。
• 高い遮音性能：音響減衰指数 Rw = 36 dB。

構造、仕上げ、耐久性

• 内部仕上げ：真空含浸処理されたパイン材、透明アクリル塗装で木目を際立たせます。
• 外装材：外装アルミニウム（アンスラサイト、RAL 7016）でミニマルな外観。
• 外側強化ガラス：耐衝撃性の外側ガラス、雹に対する生涯保証付き。
• 持続可能な材料：FSC認証木材と水性塗料を使用。

快適性、安全性、操作性

• 中ほどヒンジのピボット開閉で換気と清掃が容易。
• 180°回転：外側ガラス清掃のために回転位置でサッシをロック（ロッキングボルト機能）。
• ハンドル：下部設置の人間工学ハンドル（標準構成はGREENVIEW SILVER）；微開機能による制御換気。
• 自動給気口：風の強さに応じて給気量を調整し、換気効果と騒音を両立。
• topSafeシステム：強化構造により不正開錠や誤開放に対する抵抗性を向上。

追加の機能

• 4層シーリング（4シール）で気密性を高め、熱橋を最小化。
• 気密性能クラス：クラス4（気密性）。
• 衝撃耐性：クラス3（450 mm）。
• 防水性能：クラス9A。

注意
U41 44 mmユニットをThermoPro技術および適切な施工（EHV-AT Thermoフラッシングの使用）と組み合わせることで、表示された熱性能が得られます。製品は標準で内側は自然なパイン仕上げ、外側はアンスラサイトのアルミ外装で納品されます。

caractéristiques / spécifications techniques

• 商用サイズ (W × H)：48x78 cm
• 枠有効幅：388 mm
• 枠有効高さ：686 mm
• 開口有効幅（サッシ）：299 mm
• 開口有効高さ（サッシ）：591 mm
• 開口有効幅（袖壁）：425 mm
• 開口有効高さ（袖壁）：719 mm
• 清掃時の開口角度：180°
• ガラスユニット：U41 (44 mm) — 低放射コーティング2層、アルゴン充填、warm TGIスペーサー
• 熱貫流率 Uw：1.1 W/m²K（標準）；EHV-AT Thermoフラッシング使用で1.0 W/m²K
• 音響減衰指数 Rw：36 dB
• 音響指標：Ra1 = 34 dB；Ra2 = 30 dB
• シール数：4
• ThermoPro：ThermoPro技術を含む
• 気密性能クラス（気密性）：クラス4
• 安全レベル：topSafe
• 衝撃耐性：クラス3 — 450 mm
• 防水性能：9A
• 構造タイプ / 開口方式：ピボット（手動操作）
• 制御方式：手動
• ソーラー給電：いいえ
• 内部仕上げ：真空含浸パイン材、透明アクリル塗装
• 外装色：アンスラサイト RAL 7016
• 外装材質：アルミニウム
• 窓内側色：ナチュラルパイン
• ハンドルモデル：GREENVIEW SILVER
• ハンドル数：1（幅>98 cmのモデルは2つ）
• 給気口：有（自動）
• 取付け深さ：J、N、V
• 屋根勾配（最小–最大）：15° - 90°
• 製品重量：22 kg
• パッケージ幅：0.5 m
• パッケージ長さ：0.85 m
• パッケージ高さ：0.165 m
