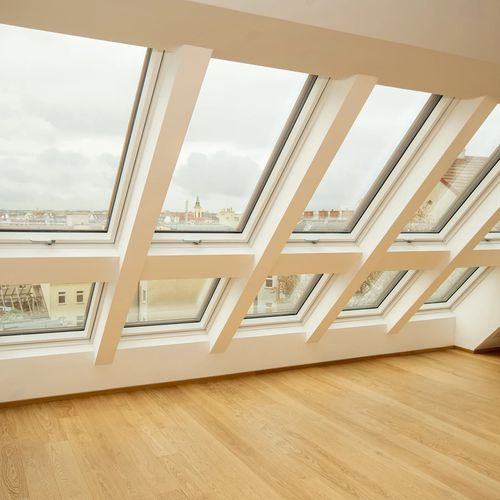

アルミニウム屋根窓 PPP-V MAX P50 ABMX

UPVC製トップハングピボット式

概要
GREENVIEW 屋根窓 PPP-V MAX P50 ABMX は、上吊り（top-hung）とピボットの2つの独立した開閉方式を組み合わせ、採光、換気、外側ガラスの安全な清掃を柔軟に行える製品です。上吊りモードは開き角度約45°で視界と換気を確保し、ピボットモードは最大180°回転して外側ガラスの清掃を可能にします。下部のハンドルは日常換気用に2段階の微開ポジションを提供します。

省エネ性能
本窓はP50 44 mm トリプルガラスと ThermoPro 技術を採用し、断熱性能を高めています。標準施工での Uw ≈ 1.0 W/m²K、推奨の EHV-AT Thermo 取合いを用いると Uw ≈ 0.9 W/m²K になる可能性があります。4つのフレキシブルシールが気密性を支え、適切な施工で熱橋を低減します。

ガラス・遮音性能
P50 ユニットは、外側強化ガラス、内側 P2A ラミネートガラス、アルゴンガス、吸音フィルム、イージークリンコーティングを含みます。選択サイズでの音響性能：Rw = 37 dB (Ra1 = 36 dB；Ra2 = 34 dB)。

意匠性と耐久性
内部は多室構造の uPVC（内装ホワイト、参照 RAL 9010 / 画像の一部 RAL 9003）で湿気に強くメンテナンスが容易です。外装はアルミニウム アンスラサイト（RAL 7016）で耐候性と周辺部材との意匠性を確保します。

操作・快適機能

• preSelect® switch：窓を開けずに枠側から上吊り⇄ピボットを素早く切替可能
• topSafe システム：侵入や誤開放に対する耐性を高める補強構造
• 自動給気口：風圧に応じて給気量を調整し、すきま風や騒音を抑えつつ換気を支援
• ハンドルによる微開ポジション：安全かつ制御された換気
• ロッキングボルト：180°での外側ガラス清掃時に窓を固定

適した用途
多室 PVC 構造と耐湿性プロファイル設計により、キッチンや浴室など湿度の高い室内での使用に適しています。

注意事項
施工には屋根と施工方法に適した取合いが必要です（最高の Uw 値を得るために EHV-AT Thermo 取合いを推奨）。

仕様 / 技術仕様

• 商品名：PPP-V MAX P50 ABMX
• 構造 / 開閉方式：上吊り（top-hung）およびピボット（preSelect® switch）
• 選択商用サイズ（W × H）：55 × 98 cm
• 枠有効幅：462 mm
• 枠有効高さ：891 mm
• 羽根有効幅：369 mm
• 羽根有効高さ：791 mm
• 開口部有効幅（開口部寸法）：495 mm
• 開口部有効高さ（開口部寸法）：919 mm
• 清掃用開放角度：180°
• ガラス：P50 44 mm トリプルガラス — 外側強化ガラス、内側 P2A ラミネート、アルゴン、吸音フィルム、イージークリンコーティング
• 熱貫流率（Uw）：≈ 1.0 W/m²K（標準施工）；EHV-AT Thermo 使用で ≈ 0.9 W/m²K
• シール数：4
• ThermoPro 技術：断熱性能向上のため適用
• 遮音性能（音響減衰指数）：Rw = 37 dB (Ra1 = 36 dB；Ra2 = 34 dB)
• 気密性能（気密等級）：クラス 4
• 防水性能：9A
• 耐風圧性能：クラス C4/B4
• 耐衝撃性能：クラス 3（450 mm）
• 材料 — 枠：多室 uPVC（内装白）
• 外装被覆材料：アルミニウム（外装色 アンスラサイト RAL 7016）
• ハンドル型式：GREENVIEW WHITE（本サイズ用 1 個）
• 自動給気口：内蔵（有り）
• 制御用ソーラー電源：無し（手動操作）
• 製品重量（選択サイズ）：42 kg
• 梱包寸法（W × L × H）：0.57 m × 1.05 m × 0.165 m
• 取付深さ / オプション：J, N, V（垂木または桟用）
• 推奨屋根勾配：15° – 55°
