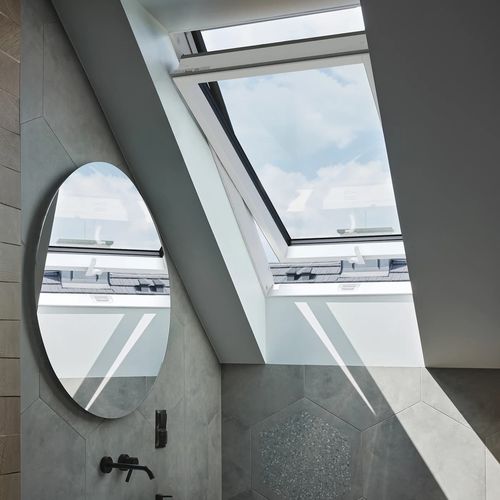

アルミニウム屋根窓 PTP-V U41 ABMX

UPVC製回転式3層ガラス

概要
PTP-V U41 ABMX は、屋根勾配のある屋根用に設計されたピボット開閉式の屋根窓で、優れた換気性、簡易な清掃性、および高い断熱性能を兼ね備えています。中高さのヒンジによりスムーズに作動し、操作しやすい人間工学的ハンドルを装備しています。窓は180°回転してロックでき、外側ガラスの安全な清掃が可能です。

省エネルギー性と防音性
44mm の U41 トリプルガラスは、低放射(LOW-E)コーティングを2層備え、アルゴン充填と温かい TGI スペーサーを採用して熱損失を低減し、夏季の過熱を抑えます。熱貫流率 Uw：標準施工で 1.1 W/m²K、EHV-AT Thermo フラッシング装着で 1.0 W/m²K。遮音性能：Rw = 37 dB（Ra1 = 35 dB；Ra2 = 31 dB）。柔軟なシールと多室プロファイルが気密性を高め、熱橋を最小化します。

意匠と耐久性
内部は白色 PVC（RAL 9003）で高い耐湿性を持ち、キッチンや浴室に適しています。外部はアンスラサイト色（RAL 7016）のアルミニウム被覆でモダンな外観を与えます。外側強化ガラスは耐衝撃性が高く、落雹に対する生涯保証が付帯します。

主な特長

• U41 ガラスユニット：44 mm トリプルガラス（低放射コーティング2層、アルゴン充填、TGI 温間スペーサー）（Thermo フラッシング装着で Uw = 1.0 W/m²K）
• 高い遮音性：Rw = 37 dB
• 自動給気口による制御換気
• 高湿度環境向け設計（耐湿性のある内側 PVC プロファイル）
• 180° 回転でロック可能なピボット開閉により外側の安全な清掃が可能
• 人間工学に基づくハンドル、微開機能、GREENVIEW WHITE ハンドル（このサイズはハンドル1個）
• TopSafe 補強による防犯性能向上
• 外装アルミ（Anthracite RAL 7016）、内装 PVC（White RAL 9003）

用途
屋根勾配のある建物のためのピボット屋根窓。耐湿性内装プロファイルにより浴室やキッチンに適しています。最適な断熱性能を得るために専用フラッシング（EHV-AT Thermo 推奨）での施工を推奨します。

技術仕様

• 商用サイズ（幅 × 高さ）：46 × 78 cm（選択サイズ）
• 枠有効幅：372 mm
• 枠有効高：691 mm
• 開口有効幅（扉）：279 mm
• 開口有効高（扉）：591 mm
• 開口有効幅（開口部）：405 mm
• 開口有効高（開口部）：719 mm
• 清掃時の開放角度：180°（窓は回転してロック可能）
• ガラス：U41 ユニット、44 mm トリプルガラス、低放射コーティング2層、アルゴン充填、TGI 温間スペーサー
• 熱貫流率 Uw：1.1 W/m²K（標準）；1.0 W/m²K（EHV-AT Thermo 装着時）
• シール数：4
• 気密性（通気性能）：クラス 4
• 防水性：9A
• 風荷重抵抗：クラス C4/B4
• 耐衝撃性：クラス 3（450 mm）
• 遮音性能 Rw：37 dB（Ra1：35 dB；Ra2：31 dB）
• 構造タイプ：ピボット
• 窓素材：多室 uPVC プロファイル
• 被覆素材：アルミニウム
• 内装仕上げ：PVC 白（RAL 9003）
• 外装被覆色：Anthracite RAL 7016
• ハンドル型式：GREENVIEW WHITE；ハンドル数：1（このサイズ）
• 自動給気口：あり
• TopSafe システム：付属
• thermoPro 技術：組み込み済み
• 取付深さ／オプション：J、N、V
• 取付位置：垂木や下地部（ラット）
• 許容屋根勾配：15°～90°
• 製品重量（選択サイズ）：24 kg
• 梱包寸法（選択サイズ）：0.48 m × 0.85 m × 0.165 m
