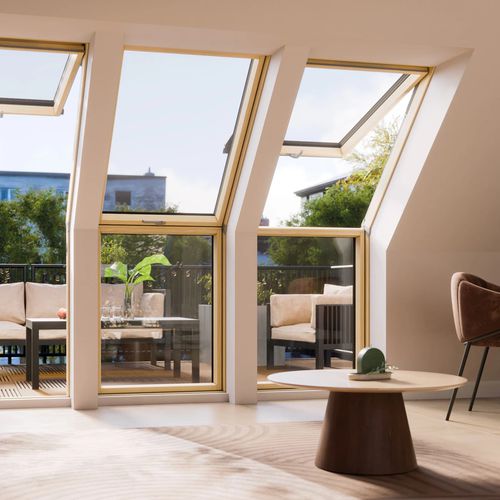

アルミニウムバルコニー用窓 FOP-V P50 APMX

マツ製ボワアルトップハング

短い説明
FOP‑V P50 APMXは、上倒し（最大45°）とピボットの2つの独立した開閉モードを組み合わせたテラス用窓です。外側の視界確保、効果的な換気、屋根に上がらずに外側ガラスの安全な清掃が可能です。障子下部のハンドルは2段階の微小換気を提供します。下部要素と組み合わせて、テラスやバルコニーへのフルアクセス構成を作成できるようプロファイル設計されています。

主なポイント

• テラス窓セットの上部要素
• P50 44 mm トリプルガラスユニット — EHV-AT Thermo フラッシング使用時 Uw = 1.1 W/m²K
• 2つの開閉モード：上倒しおよびピボット（preSelect® スイッチ）
• 常時新鮮な空気を供給する自動給気口
• 外側ガラスのイージートゥクリーンコーティング
• 内部：無垢パイン材（クリアアクリル塗装）、外部：アルミクラッド（アントラサイト RAL 7016）

特徴（詳細）

• ガラス：44 mm P50 トリプルガラスユニット（外側強化ガラス、内側P2Aラミネート、アルゴン充填、音響フィルム）
• 専用Thermoフラッシングと併用した場合の断熱性能を高めるThermoPro技術
• 枠側面のpreSelect® スイッチで上倒し/ピボットを素早く切替
• 障子下部のハンドル：微小換気2段階。幅98 cm超はハンドル2つ装備
• 風速に応じて給気量を調整し、突風や騒音を抑制する自動給気口
• topSafeシステム：侵入対策および誤作動防止のための強化構造
• 外側ガラスのイージートゥクリーンコーティングにより、太陽光や雨で汚れが分解・洗い流されやすい
• 材料：真空含浸処理済みパイン材内部、アルミ外装、クリアアクリル塗装、ラッカー2回塗り
• 環境：FSC認証木材使用、水性塗料仕上げ

寸法（選択サイズ 78x140）
商用サイズ（W × H） - 78x140 cm
枠有効幅 × 高さ - 688 mm × 1306 mm
障子有効幅 × 高さ - 599 mm × 1211 mm
開口（額縁）有効幅 × 高さ - 725 mm × 1339 mm

材料と外観

• 窓色：ナチュラルパイン
• 被覆色：アントラサイト RAL 7016
• 内部素材：真空含浸パイン材
• 被覆素材：アルミニウム
• 内部仕上げ：クリアアクリル塗装
• 塗膜回数：2

断熱・防音性能

• EHV-AT Thermo フラッシング併用時の窓全体 Uw = 1.1 W/m²K
• アルゴン充填・音響フィルムを備えた44 mm P50 ガラスにより高い断熱性と優れた遮音性
• 気密性向上と熱橋低減のための4つのシール

安全性と耐久性

• 外側強化ガラス（条件により雹耐性保証あり）
• 破損時の危険を低減する内側P2Aラミネートガラス
• topSafe セキュリティシステム（強化構造）
• 気密性クラス：3
• 耐風圧性能：クラス C3
• 耐水性能：9A

開閉と操作

• 開閉モード：上倒し（換気・外向き視界）およびピボット（清掃）
• preSelect® スイッチで開閉モードをサッシュを開けずに切替
• 操作方式：手動
• 自動給気口：あり（風力に応じて調整）
• 太陽光給電：なし

設置と輸送

• 設置場所：垂木または胴縁上
• 設置深さ：V（仕様に準拠）
• 製品重量（78x140）：70 kg
• 梱包寸法：幅 0.8 m × 長さ 1.47 m × 高さ 0.165 m
• 梱包方法：輸送ベルトで固定
• パレット当たり数量：7 個

注意

• テラス窓セットのフルアクセス構成には下部要素（FOR、FOLまたはFOX）が必要です。

仕様（技術仕様）

• モデル：FOP‑V P50 APMX
• シリーズ：GREENVIEW テラス窓
• 選択商用サイズ（W×H）：78x140 cm
• 枠有効開口 W×H：688 mm × 1306 mm
• 障子有効開口 W×H：599 mm × 1211 mm
• 開口（額縁）有効開口 W×H：725 mm × 1339 mm
• ガラス：P50 44 mm トリプルガラスユニット; 外側強化ガラス; 内側P2Aラミネート; アルゴン; 音響フィルム; easy-to-clean コーティング
• 断熱性能：Uw = 1.1 W/m²K（EHV-AT Thermo 使用時）
• シール数：4
• ThermoPro：あり
• 気密性クラス：3
• 耐風圧性：クラス C3
• 耐水性：9A
• セキュリティ：topSafe システム
• ハンドル：1 個（下部障子）；幅 >98 cm はハンドル2個
• 給気口：自動
• 操作：手動
• 内部素材：真空含浸パイン、クリアアクリル塗装
• 被覆：アルミニウム、アントラサイト RAL 7016
• 塗膜回数：2
• 製品重量（78x140）：70 kg
• 梱包：ベルト固定; 梱包寸法 約 0.8 m × 1.47 m × 0.165 m
• パレット当たり数量：7 個
