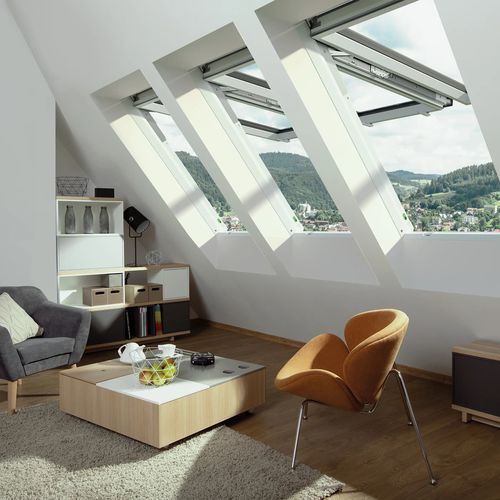

アルミニウム屋根窓 PPP-X MAX P50 ABMX

UPVC製トップハングピボット式

製品概要
GREENVIEWラインの屋根窓。機能性と使用時の快適性を重視して設計されています。PPP-X MAX P50 ABMXは、上開き（トップハング）とピボットの2つの独立した開閉方式を組み合わせ、採光と換気を制御します。上開きモードは最大45°まで開き、視界確保と効果的な換気が可能です。ピボット機能は屋根に上がらず外側ガラスの安全な清掃を可能にします。下部ハンドルは日常換気に適した2つのマイクロ開口位置を提供します。

音響・断熱性能
thermoPro技術を採用した44 mmのP50トリプルガラスユニットにより、年間を通じて断熱性能が向上します。熱貫流率：標準施工でUw = 1.0 W/m²K、EHV-AT Thermo取り合い使用でUw = 0.9 W/m²K。柔軟なシールが気密性を確保し、正しい施工で熱橋のリスクを低減します。遮音性能 Rw = 40 dB（音響フィルム＋ラミネートガラス）は外部騒音を低減し、室内の音環境を改善します。

外観と耐久性
内部は白（RAL 9010）の多室PVC（uPVC）プロファイルで湿気や変形に強い構造です。V-PERFECT技術により綺麗なコーナー仕上げを実現。外部アルミニウム被覆はアンスラサイト（RAL 7016）で耐候性があり屋根材と調和します。外側ガラスは汚れが付きにくいコーティングで、雨により汚れが流れやすくなっています。

主な特徴

• 開閉方式：上開き（トップハング）およびピボット（モード切替にpreSelect®スイッチ）
• ガラスユニット：P50トリプルガラス（44 mm）、外側合わせガラス強化、内側ラミネート（P2A）、アルゴン、音響フィルム
• 熱貫流率：Uw = 1.0 W/m²K（標準） / Uw = 0.9 W/m²K（EHV-AT Thermo使用時）
• 遮音性能：Rw = 40 dB
• 外側ガラスに清掃性向上コーティング
• 湿度が高い部屋向け設計（キッチン、浴室）
• モード切替用 preSelect® スイッチ
• 180°清掃位置でサッシを固定するロックボルト
• 2つのマイクロ開口位置を持つハンドル；大型モデルは操作性向上のためハンドルが2つ
• topSafeシステム：侵入抵抗を高める強化構造
• thermoPro技術により断熱性能をサポート
• 外装：アルミニウム、アンスラサイト（RAL 7016）
• 内装仕上げ：PVCホワイト（RAL 9010）、V-PERFECTでコーナー仕上げ

使用上の注意
屋根窓の正しい施工には取り合い（フラッシング）が必要です。記載の熱・音性能は選択サイズおよび純正取付金具を使用した施工条件に基づきます。実際の性能は施工品質、建物の基準、使用条件に依存します。

仕様（技術情報）

• 商用サイズ（W × H）：55 × 98 cm
• 枠有効開口幅：462 mm
• 枠有効開口高：891 mm
• サッシ有効開口幅：369 mm
• サッシ有効開口高：791 mm
• 開口部有効幅（胴縁）：495 mm
• 開口部有効高（胴縁）：919 mm
• 清掃時開放角度：180°
• 構造タイプ：チルト＆ターン（上開き＆ピボット機能）
• シール数：4
• ガラスユニット厚：44 mm（P50）
• ガラス：外側強化ガラス；内側ラミネートガラス P2A；音響フィルム；清掃性コーティング
• 熱貫流率 Uw：1 W/m²K（標準サイズ 55x98）；EHV-AT Thermoで0.9 W/m²K
• 気密等級（気密性能）：クラス 4
• 安全レベル：topSafe
• 風荷重耐性：クラス C4 / B4
• 衝撃抵抗：クラス 3 - 450 mm
• 防水性：9A
• 遮音指数 Rw：40 dB（Ra1 = 39 dB；Ra2 = 35 dB）
• 材料：多室uPVCプロファイル（内側）、外装アルミニウム被覆
• 窓色（内側）：PVC ホワイト
• 被覆色（外側）：アンスラサイト RAL 7016
• ハンドル型式：GREENVIEW WHITE handle
• 制御方式：手動
• ソーラー給電：なし
• 取付深さオプション：J、N、V
• 取付位置：垂木間または垂木上
• 屋根勾配 min.–max.：15° – 55°
• 製品重量（選択サイズ）：42 kg
• 梱包寸法（W × L × H）：幅 0.57 m、長さ 1.05 m、高さ 0.165 m
• パレットあたり製品数：10 台
