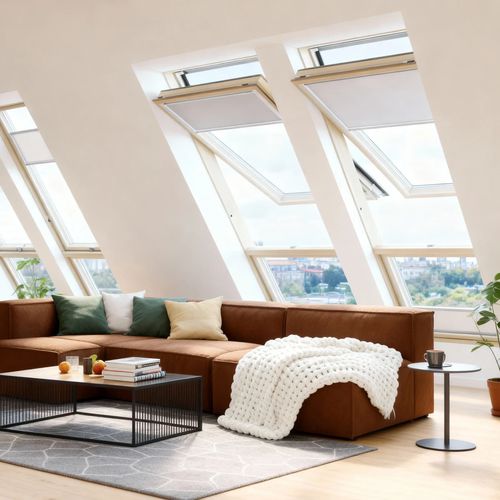

アルミニウム屋根窓 FDP-X P50 APMX

マツ製ボワアルピボット式

概要
FDP‑X P50 APMX は、下部トランサムを備えたピボット式屋根窓で、フレームを一体に保ちながら採光を増加させます。上方に位置した回転軸とガイド付きの窓翼により、手動での滑らかな操作と最大180°までの安全な外部清掃が可能です。高い防音・断熱性能とミニマルなアルミ外装を兼ね備えています。

主な機能上の利点

• 上方回転軸と窓翼ガイドにより安定した動作と人間工学的な操作性を実現。160°のロック位置で安全な清掃が可能。
• 下部トランサムに追加ガラスを装備し、別々の窓を組み合わせずに室内の採光を向上。
• 低い位置のハンドルにより自然な操作と微換気が可能。広幅サイズでは取り扱いを容易にするためにハンドルを2個使用。
• ロックボルトで窓翼を回転位置（最大180°）で固定でき、屋根に上がることなく外側ガラスの安全な清掃が可能。

省エネルギー性と防音性
P50 ガラスユニットと thermoPro フレーム技術を採用し、年間を通した断熱性能と改善された防音性能を提供します。施工オプションとシーリングにより熱橋や気密漏れを低減します。

ガラスと断熱のポイント

• P50 トリプルガラスユニット、総厚 44 mm、汚れが落ちやすいコーティングと防音フィルムを採用。
• Uw: 標準施工で 1.1 W/m²K；EHV‑AT Thermo フラッシング併用時（thermoPro）で 1.0 W/m²K。
• 遮音性能 Rw = 37 dB；追加の防音フィルムと内部のラミネート P2A ガラスでさらに遮音性を向上。
• 外側ガラスは強化ガラスで衝撃に強く、内部はラミネート P2A で安全性を向上。

美観と耐久性

• 内装仕上げ：真空含浸処理された松材に透明アクリルニスを塗装し、木目を際立たせ耐久性を確保。
• 外装被覆：アルミニウム（標準色アンスラサイト RAL 7016）によるミニマルな外観。別色選択可。
• 水性処理と内側のラッカー2層で長持ちする仕上がり。
• 被覆に通気口がないため、気密性と防音性が向上。

素材

• 枠および窓翼：真空含浸処理済み松材。
• 被覆材：アルミニウム（標準アンスラサイト RAL 7016；オプション：RAL 9005、RAL 7022）。
• ニス：アクリル；内装色：ナチュラルパイン。

操作と制御

• 開閉方式：ピボット（手動操作）。
• 制御方式：手動；本モデルは太陽電源非対応。
• 清掃角度：窓翼は最大180°まで回転；ロックボルトが回転位置を保持し安全に外部清掃可能。

付加的な製品特徴

• topSafe セキュリティシステムにより、侵入や誤開放に対する抵抗性を強化。
• thermoPro：多室フレーム設計と特殊シールにより熱橋を低減し気密性を向上。
• 汚れが落ちやすいコーティングは付着汚れを分解し雨で洗い流しやすくするが、未処理ガラスと外観がわずかに異なる場合あり。
• 環境配慮された製造：FSC 認証木材と水性コーティングを使用。

技術仕様

• 型名：FDP‑X P50 APMX
• ブランド：FAKRO
• 商用サイズ（W × H）：78 × 186 cm
• 表示サイズ：78 × 186 cm
• 枠有効開口幅：688 mm
• 枠有効開口高：1766 mm
• 窓翼有効開口幅：599 mm
• 窓翼有効開口高：1211 mm
• 開口部有効幅（リヴァール）：725 mm
• 開口部有効高（リヴァール）：1799 mm
• 清掃用窓翼位置：180°まで回転
• ガラスユニット厚さ：44 mm（P50 トリプルガラス）
• Uw：1.1 W/m²K（標準）；EHV‑AT Thermo 使用時 1.0 W/m²K
• シール数：4
• サーモ技術：thermoPRO
• 気密等級：クラス 4
• 遮音 Rw：37 dB
• 遮音 Ra1：36 dB
• 遮音 Ra2：34 dB
• 安全レベル：topSafe
• 耐風圧性能：クラス C4 / B4
• 衝撃抵抗：クラス 3（450 mm）
• 防水性能：9A
• ハンドルモデル：Klamka GREENVIEW SREBRNA
• ハンドル数：1（幅 >≈98 cm はハンドル2個）
• 通気口：該当なし
• 開閉方式：ピボット（手動）
• 制御システム：手動
• 太陽電源：なし
• 構造タイプ：下部トランサム付きピボット窓
• 内装色：ナチュラルパイン
• 外装被覆色：アンスラサイト RAL 7016（標準）
• 窓材質：真空含浸処理済み松材
• 被覆材質：アルミニウム
• ニスタイプ：アクリル；塗布回数：2
• 製品重量（表示サイズ 78×186）：58.55 kg
• 梱包寸法（W×L×H）：0.8 m × 1.48 m × 0.165 m
• 梱包方法：輸送ベルトで結束
• 施工深さオプション：J、N、V
• 設置場所：ラフターまたはバテン上
• 屋根勾配（最小–最大）：25°–65°
