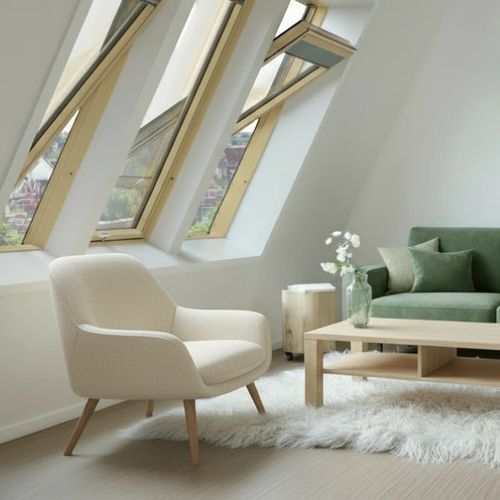

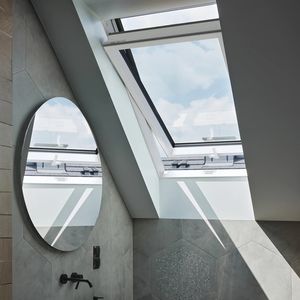

アルミニウム屋根窓 FYP-V P50 APMX

マツ製ボワアル旋回偏り軸

概要
軸を高くした回転中心により、操作性とアクセス性が向上します。スashは従来モデルより高く持ち上がり、エッジへのアクセスが容易で、外部の視界を妨げません。ガイド付きのピボット機構は滑らかに作動し、スashは最大160°回転してロックでき、外側ガラスの安全な清掃が可能です。

主な特長

• ガラスユニット P50：44 mm トリプルガラス（外側強化ガラス、内側ラミネートガラス P2A、アルゴン、吸音フィルム）
• 熱性能：Uw = 1.0 W/m²K（標準施工）；EHV-AT Thermo フラッシング併用で Uw = 0.9 W/m²K
• 高い防音性能：Rw = 38 dB（吸音フィルムとラミネート内面採用時）
• 開閉角度が使いやすく、最大160°回転して清掃時にロック可能
• 自動給気口により換気を制御し、突風や騒音を低減
• thermoPro 技術により熱特性を向上
• topSafe システムにより防犯性を向上、強化構造
• 室内：真空含浸処理されたパイン材、透明アクリル塗装；外装：アルミニウム（アンスラサイト RAL 7016）
• 44 mm ガラス構成：強化外板、ラミネート内板（P2A）、アルゴン充填、吸音フィルム；防汚コーティング

詳細
P50 の 44 mm トリプルガラスユニットは、高い断熱性と遮音性を目的に設計されています。強化外板とラミネート内板、アルゴン充填、追加の吸音フィルムの組み合わせにより外部騒音を低減し、安全性を高めます。防汚コーティングにより外側ガラスの清潔さが長持ちします。thermoPro 技術や EHV-AT Thermo フラッシング併用により、施工条件に応じて熱性能がさらに向上します。

外観と耐久性
真空含浸処理されたパイン材の室内仕上げは、透明アクリル塗装により木目を際立たせ、上質な室内景観を創出します。アンスラサイト（RAL 7016）のアルミ外装はミニマルなデザインを強調し、耐候性を確保します。FSC 認証木材と水性塗料を採用し、耐久性と環境配慮を両立しています。

技術仕様

• 商用寸法（W × H）：55 × 140 cm
• 枠有効開口幅：458 mm
• 枠有効開口高：1306 mm
• 建具有効開口幅：369 mm
• 建具有効開口高：1211 mm
• 開口下地有効幅：495 mm
• 開口下地有効高：1339 mm
• 清掃時開口角度：180°（安全な清掃のため建具をロック）
• ガラスユニット：P50 — 44 mm トリプル（外側強化ガラス、内側ラミネート P2A、アルゴン、吸音フィルム）
• 熱貫流率 Uw：1.0 W/m²K（標準施工）、EHV-AT Thermo フラッシング併用で 0.9 W/m²K
• 気密ハードウェア数：4
• 気密性（気密性能）：クラス 4
• 遮音性能 Rw：38 dB；Ra1：37 dB；Ra2：34 dB
• 安全レベル：topSafe システム
• 風荷重抵抗：クラス C4 / B4
• 衝撃抵抗：クラス 3（450 mm）
• 防水性：9A
• 構造タイプ：軸を高くしたピボット窓
• 開閉方式：ピボット
• 制御方式：手動
• 自動給気口：あり（突風・騒音を抑えるため風速に応じ自動調整）
• 太陽電源：なし
• 窓材（内装）：真空含浸処理パイン材
• 外装材：アルミニウム、アンスラサイト（RAL 7016）
• 塗装：ナチュラル仕上げ、2コート
• ハンドル：GREENVIEW SILVER、1個（幅広モデルは2個使用）
• 製品重量：37.5 kg
• 梱包幅：0.57 m
• 梱包長：1.47 m
• 梱包高：0.17 m
• 梱包方法：輸送用ベルトで結束
