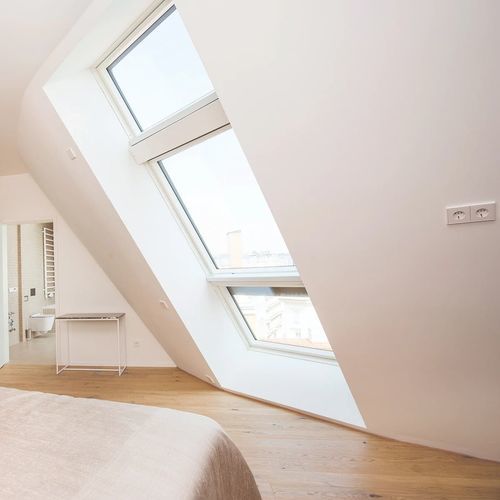

アルミニウム屋根窓 FTU-V P50 AUSX

マツ製ボワアルピボット式

概要
FTU-V P50 AUSX は、熱的快適性、遮音性、および使いやすさを目的に設計されたピボット式屋根窓です。枠は高さの中央付近の水平軸を中心に回転し、扉を180°回転・ロックすることで換気および外側ガラスの安全な清掃が可能です。本製品は、内蔵の太陽電池パネルで駆動される電動のZ-Wave無線式アクチュエーターを統合しており、雨検知センサーにより雨天時の自動保護を行います。

主な機能的利点

• 外側ガラスの安全な清掃のための180°回転およびロック機能を持つピボット開閉。
• 内蔵の太陽電池駆動電動アクチュエーターにより無線設置と自動開閉が可能。
• Z-Wave 無線制御対応（Z-Wave システム経由での遠隔開閉）。
• 悪天候時の自動閉鎖を行う統合雨検知センサー。

エネルギー性能と遮音性能
本窓はP50三層ガラスユニットとthermoPro技術を備え、熱性能を向上させています。公表された熱性能値は、標準施工で Uw = 1.1 W/m²K、EHV-AT Thermo フラッシング使用時で Uw = 1.0 W/m²K です。専用の EHV-AT Thermo フラッシングで Uw = 0.9 W/m²K とする旨の注記もあります。可撓性シールと適切な施工により熱損失と熱架橋のリスクを低減します。遮音性能：Rw = 39 dB（内側の積層ガラス、遮音フィルム、ガス充填により達成）。

ガラスと安全性
44 mm 厚の P50 ガラスユニットは、外側強化ガラス、P2A 等級の内側積層ガラス、アルゴン充填および遮音フィルムで構成されています。特徴として、雹に強い外側強化ガラス、侵入抵抗を高める内側積層ガラス、外側のイージークリーン処理、専用の防音フィルムが挙げられます。

美観と耐久性
内側の扉仕上げ：白色ポリウレタン塗装を3回塗布（RAL 9003 相当）し、浴室やキッチンに適した滑らかで耐湿性のある内部面を実現しています。外装：アンスラサイト（RAL 7016）のアルミ外装がモダンでミニマルな外観と耐候性を提供します。

機構と制御

• 下部に配置された伸縮アーム（チェーン式アーム、到達約24 cm）を備え、扉の動きが滑らかで静かかつ安定しています。
• 太陽光パネルがアクチュエーターに電力を供給；電源のない場所での使用に適します。
• アームはジャークを避けるため静かかつ精密に伸長します。
• ロックボルトが扉を180°で固定し、外側ガラスの安全な清掃を可能にします。

設置と推奨アクセサリー
正しい施工には適切なフラッシング（防水処理）が必要です。公称の熱性能および防水性を達成するためには、純正のフラッシングおよび施工アクセサリーを選定する必要があります。垂木または貫木（ラットン）への施工が可能で、推奨される設置深さや適合フラッシングは構成ごとに指定されています。

技術仕様

• 商用サイズ（W × H）：55 x 60 cm
• 枠有効幅：458 mm
• 枠有効高さ：506 mm
• 扉有効幅：369 mm
• 扉有効高さ：411 mm
• 開口有効幅（開口部幅）：495 mm
• 開口有効高さ（開口部高）：539 mm
• 清掃用開口角度：180°
• 構造タイプ：ピボット
• 内装色：パイン - ホワイト U（RAL 9003 相当の白塗装）
• 外装被覆色：アンスラサイト RAL 7016
• 窓材質：真空含浸処理されたパイン材
• 被覆材質：アルミニウム
• 塗料種別：ポリウレタン；塗装回数：3
• ガラスユニット：P50 三層ガラスユニット（44 mm）— 外側強化ガラス、内側 P2A 積層ガラス、アルゴン、遮音フィルム
• 公表熱性能：Uw = 1.1 W/m²K（標準施工）；Uw = 1.0 W/m²K（EHV-AT Thermo フラッシング使用）。参照値：専用 EHV-AT Thermo フラッシングで Uw = 0.9 W/m²K。
• 遮音性能：Rw = 39 dB
• シール数：4
• 制御方式：電動ソーラー（内蔵太陽電源）
• 太陽電源：有り
• Z-Wave 遠隔開閉：内蔵 Z-Wave 無線アクチュエーターで対応
• 直接リモコン：無し（Z-Wave 統合および壁付けスイッチ / アプリ制御対応）
• アクチュエーター到達長 / アーム：約24 cm（チェーン式伸縮アーム）
• 安全レベル / システム：topSafe（強化構造）
• ハンドル型番：Klamka GREENVIEW SREBRNA
• 給気口：有り
• 設置深さオプション：J, N, V
• 設置位置：垂木または貫木
• 製品重量：27 kg
• 梱包寸法（W × L × H）：0.57 m × 0.67 m × 0.205 m
• 梱包方法：輸送用ベルトで結束
• 品番：87YG31
