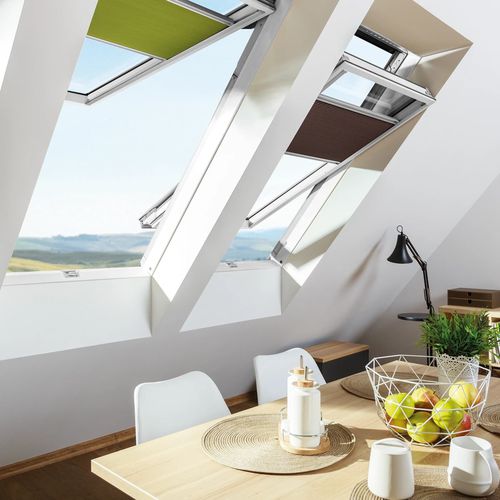

アルミニウム屋根窓 FPU-X MAX P50 AUMX

マツ製ボワアルトップハング

製品概要
GREENVIEW FPU-X MAX P50 AUMX は、通年の快適性を目的に設計された屋根窓で、多用途な換気性能と優れた断熱・防音性を兼ね備えています。上吊り（top-hung）と回転（pivot）の2つの独立した開閉方式により、風通しのコントロール、外面ガラスの安全な清掃、日常使用の利便性を提供します。

主な機能

• 2つの独立した開閉モード：上吊り（最大45°で昇降し換気や視界を確保）と回転（外側ガラス清掃のため180°回転）。
• フレーム側のpreSelect®スイッチで、窓を開けずに上吊り／回転モードを素早く切替可能。
• 下部ハンドルに2段の微開ポジションを備え、換気量を調整可能。
• 180°回転時にフラップを固定する特別なロックボルトで安全に清掃可能。

ガラス・音響性能

• ガラスユニット：P50 トリプルガラス、厚さ44 mm。
• ガラス構成：外側強化ガラス、内側合わせガラス（P2A）、アルゴン充填、音響向上用中間膜。
• 熱貫流率 (Uw)：標準施工で1.0 W/m²K。EHV-AT Thermo 屋根仕舞い使用時は Uw = 0.9 W/m²K（thermoPro 技術）。
• 遮音性能：優れた遮音性能 Rw = 40 dB（特定構成で Ra1 = 39 dB；Ra2 = 35 dB）。
• 外側ガラス：強化ガラス、買取条件に基づく生涯雹保証。
• 外面ガラスには汚れが落ちやすいコーティングを施し、メンテナンスを容易にしています。

材料・仕上げ・外観

• 主材料：真空含浸処理を施した松材のフレーム／羽目板により耐湿性と寸法安定性を確保。
• 内部仕上げ：白色ポリウレタン塗装（RAL 9003 相当）— 湿気のある空間に適した滑らかで防水性のある表面。
• 外装被覆：アンスラサイト（RAL 7016）色のアルミニウム被覆（インダストリアルデザイン研究所との共同開発）。その他の色（黒 RAL 9005、灰褐色 RAL 7022）も参照あり。
• ラッカー：内部にポリウレタン塗料を3回塗布。

安全性・耐久性・追加システム

• topSafe システム：侵入や誤開放に対する抵抗性を高める補強構造。
• 耐久性のある設計とガラス選定により長期使用に対応。内側の合わせガラスは破損時の怪我リスクを低減。
• 環境配慮：FSC 認証木材を使用し、指定箇所では水性塗料で仕上げ。

操作・制御・互換性

• 操作：下部ハンドルによる手動操作。微開ポジションあり。
• ソーラー給電：標準の手動仕様には該当しません。
• 推奨アクセサリ・施工部材：正しい施工には純正 GREENVIEW/FAKRO 屋根仕舞いが必要。最高の断熱性能には EHV-AT Thermo との併用を推奨。

施工ガイダンス

• 施工位置：垂木内施工または桟施工。
• 対応施工深さ：J、N、V（純正施工アクセサリの選定が必要）。
• 屋根勾配範囲：15°〜55°。
• 断熱性能 Uw を得るために適切な屋根仕舞いの選定が必須。

保守・清掃

• 180°回転＋ロックボルトにより、屋根に上がらず外側ガラスを安全に独立して清掃可能。
• 外面の汚れ落ち性コーティングにより汚れの付着を抑制。雨や日光が汚れの除去を助けます。

仕様 / 技術データ

• 型番：FPU-X MAX P50 AUMX
• 販売サイズ（W × H）：55 × 98 cm
• 枠有効幅：458 mm
• 枠有効高さ：886 mm
• 障子有効幅：369 mm
• 障子有効高さ：791 mm
• 開口（取付け）有効幅：495 mm
• 開口（取付け）有効高さ：919 mm
• 清掃時の回転角：180°
• ガラスユニット：P50、44 mm トリプルガラス（外側強化ガラス、内側合わせガラス P2A、アルゴン、音響膜）
• 熱貫流率 Uw：1.0 W/m²K（標準）；EHV-AT Thermo 使用時 0.9 W/m²K（thermoPro）
• 気密用シール数：4
• 気密性（気流透過）：クラス 3
• 遮音性能 Rw：40 dB（Ra1 = 39 dB；Ra2 = 35 dB）
• 安全等級：topSafe
• 耐風圧性能：クラス C4/B4
• 耐衝撃性：クラス 3 – 450 mm
• 防水性：9A
• 構造 / 開閉方式：上吊り（top-hung）および回転（2つの独立した開閉方式）
• 操作方式：手動（下部ハンドル；微開ポジション）
• ハンドル：GREENVIEW silver（標準）；ハンドル数：1（大幅な幅は2つ使用する場合あり）
• 材料：真空含浸処理済み松材（枠/障子）；外装被覆アルミニウム
• 内部塗装色：白（RAL 9003）；塗料種類：ポリウレタン；塗布回数：3
• 被覆色（標準例）：Anthracite RAL 7016（他オプション参照）
• 製品重量：36 kg
• 梱包寸法（W × L × H）：0.57 m × 1.05 m × 0.165 m
• 梱包方法：輸送用ベルトで結束
• 施工位置：垂木内または桟施工；屋根勾配：15°〜55°
• 推奨必須アクセサリ：屋根窓取付け用の適切な屋根仕舞い（表示Uwを得るために純正アクセサリを使用してください）
