アルミニウムバルコニー用窓 FOP P50 APMX

マツ製開き3層ガラス

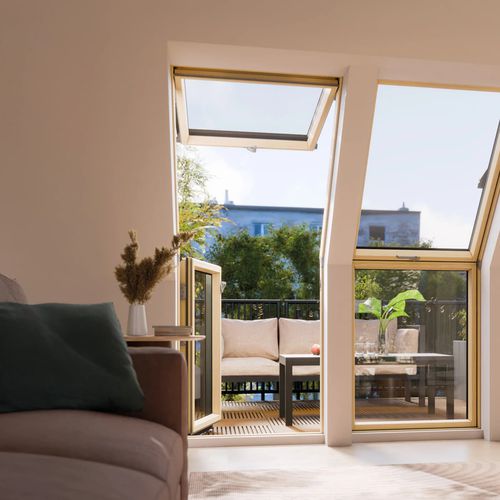

概要 FOP P50 APMX のテラス窓下部ユニットは、ニーウォール（腰壁）への取付けを想定し、FOP‑V／FOP‑X 屋根窓と組み合わせて連続したガラス面のテラス出入口を構成するために設計されています。採光を最大化し、換気を確保するとともに、右開きでテラスやバルコニーへの出入口を提供します。

主な特長

• テラス窓用下部ユニット — 右開き
• P50 複層ユニット：44 mm トリプルガラス、アルゴン充填、内側ラミネートガラス
• EHV‑AT Thermo 防水筒と組合せで Uw = 1.1 W/m²K（選定サイズ）
• thermoPRO 断熱システム
• 外側ガラスに汚れ落ちコーティング（easy‑to‑clean）
• アルゴンと音響フィルムによる高い遮音性
• 内装：真空含浸処理済み松材、透明アクリル塗装
• 外装被覆：アルミニウム（標準色 アンスラサイト RAL 7016）
• topSafe 安全システムおよび強化構造

技術的・熱性能 P50 ユニットは、外側強化ガラス、アルゴン充填、P2A ラミネート内側ガラス、音響用フィルムを組み合わせた 44 mm のトリプルガラスです。EHV‑AT Thermo 防水筒を併用すると、指定の商用サイズで Uw = 1.1 W/m²K を達成します。フレキシブルシールにより気密性を高め、熱橋を低減します。

材料と仕上げ

• 枠材：真空含浸処理済み松材
• 内装仕上げ：透明アクリル塗装（木目表示）、塗装2回
• 外装被覆：アルミニウム（標準 アンスラサイト RAL 7016、他に RAL 9005・RAL 7022）

ガラスと安全性

• 外側板：強化ガラス（雹害対策保証は条件あり）
• 内側板：安全性確保のための P2A ラミネートガラス
• 音響フィルムを含む
• 外側ガラスの容易清掃コーティング（親水／光触媒作用）

操作と制御 手動式。下部ユニットはテラス／バルコニーへの出入口として開閉し、熱性能と遮音性能を維持します。

互換性と施工 テラス窓システムとして FOP‑V／FOP‑X 屋根窓と組合わせ可能。公称 Uw 性能を得るには EHV‑AT Thermo 防水筒および純正施工付属品を使用し、適切な施工を行ってください。

備考 採光性、換気性、遮音性の向上を目的に指定された製品であり、自然な木質内装と耐久性のあるアルミ外装を備えます。

技術仕様

• 商用サイズ（W × H）：78×118 cm
• 型番：FOP P50 APMX（テラス窓下部ユニット）
• ガラス：P50 トリプルガラス、44 mm
• 熱貫流率（Uw）：1.1 W/m²K（EHV‑AT Thermo 使用時）
• シール数：4
• 断熱システム：thermoPRO
• 気密性（気密クラス）：クラス 3
• 安全システム：topSafe
• 風荷重抵抗：クラス C3
• 防水等級：9A
• 窓素材：真空含浸処理済み松材
• 内装仕上げ：透明アクリル塗装
• 外装被覆色：アンスラサイト RAL 7016（オプション：RAL 9005、RAL 7022）
• 被覆材：アルミニウム
• 塗装回数：2
• 制御方式：手動
• 太陽電源：なし
• 給気口：該当なし
• 製品重量：55 kg
• 梱包寸法（W × L × H）：0.8 m × 1.25 m × 0.165 m
• 梱包方法：輸送用ベルトで縛付
• パレット当たり製品数：7
• 同梱ガラス特性：外側強化ガラス、内側 P2A ラミネート、アルゴン充填、音響フィルム、easy‑to‑clean コーティング
