電動式床暖房 100305

住宅用商業用コンクリート製床用

製品概要

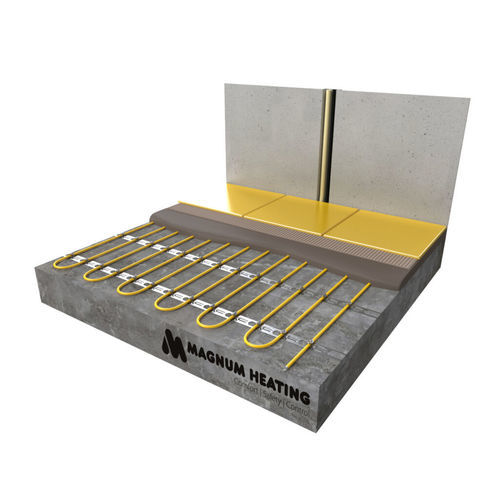

MAGNUM Cable はセメントスクリードへの埋設を想定した電気式暖房ケーブルです。ケーブル間隔が1 m²当たりの出力を決定し、高出力にすれば応答が速く表面温度を高くできますし、低出力にすれば一定の低温を維持できます。ケーブルは柔軟で施工しやすく、MAGNUM Isorol や溝付きプレートへアルミテープで固定するか、コンクリートメッシュへ結束バンドで固定できます。床直付け用のスペーサーストリップも用意されています。

施工方法
線形出力は 10 W/m と 17 W/m の2種があります。10 W/m のケーブルは総出力 100〜1900 W で、おおむね 1〜20 m² の床面に対応します。17 W/m のケーブルは総出力 300〜3300 W で、おおむね 2〜30 m² に対応します。ケーブルは端部がループになっており給電は片側だけで行います。独自のブラインド接続によりサーモスタットへの戻り配線は不要です。MAGNUM Cable は軽量コンクリートでの使用には適しません。

補足事項
高機能な WiFi サーモスタットは立ち上がり時間を考慮して、床が必要な時に所定の温度になるよう制御します。壁付けラジエーターを省くことで、主要暖房が可能な場合にレイアウトの自由度が高まります。

ケーブル間隔の計算例
間隔を計算するには、床の自由面積（m²）をケーブルの総出力（W）で割り、その結果に線形出力（10 または 17 W/m）を掛けます。小数点以下の最初の2桁がセンチメートル単位の間隔を示します。

例：
3 m² に 500 W の場合 → (3 ÷ 500) × 17 = 0.102 → 10 cm 間隔
7 m² に 1000 W の場合 → (7 ÷ 1000) × 17 = 0.119 → 11〜12 cm 間隔

梱包内容

• ヒーティングケーブル
• 固定用テープ
• 床温度センサー用フレキシブルチューブ
• 取扱説明書

MAGNUM Cable 17（セット）— 品目例

• 品番 100305 / 110305 — 17.6 m — 300 W — 1.3 A — 177 Ω
• 品番 100505 / 110505 — 29.4 m — 500 W — 2.2 A — 109 Ω
• 品番 100705 / 110705 — 41.2 m — 700 W — 3.0 A — 76 Ω
• 品番 101005 / 111005 — 58.8 m — 1000 W — 4.3 A — 53 Ω
• 品番 101255 / 111255 — 73.5 m — 1250 W — 5.5 A — 42 Ω
• 品番 101705 / 111705 — 100.0 m — 1700 W — 7.4 A — 31 Ω
• 品番 102105 / 112105 — 123.5 m — 2100 W — 9.0 A — 25 Ω
• 品番 102605 / 112605 — 152.9 m — 2600 W — 11.3 A — 20 Ω
• 品番 102905 / 112905 — 170.6 m — 2900 W — 12.8 A — 18 Ω
• 品番 103305 / 113305 — 194.1 m — 3300 W — 14.3 A — 16 Ω

MAGNUM Cable 17 W/m（単体）

• 品番 120300 — 17.6 m — 300 W — 1.3 A — 177 Ω
• 品番 120500 — 29.4 m — 500 W — 2.2 A — 109 Ω
• 品番 120700 — 41.2 m — 700 W — 3.0 A — 76 Ω
• 品番 121000 — 58.8 m — 1000 W — 4.3 A — 53 Ω
• 品番 121250 — 73.5 m — 1250 W — 5.5 A — 42 Ω
• 品番 121700 — 100.0 m — 1700 W — 7.4 A — 31 Ω
• 品番 122100 — 123.5 m — 2100 W — 9.0 A — 25 Ω
• 品番 122600 — 152.9 m — 2600 W — 11.3 A — 20 Ω
• 品番 122900 — 170.6 m — 2900 W — 12.8 A — 18 Ω
• 品番 123200 — 194.1 m — 3300 W — 14.3 A — 16 Ω

MAGNUM Cable 10 W/m（単体）

• 品番 120107 — 10 m — 100 W — 0.4 A — 529 Ω
• 品番 120207 — 20 m — 200 W — 0.9 A — 264 Ω
• 品番 120307 — 30 m — 300 W — 1.3 A — 176 Ω
• 品番 120407 — 40 m — 400 W — 1.7 A — 132 Ω
• 品番 120507 — 50 m — 500 W — 2.2 A — 106 Ω
• 品番 120607 — 60 m — 600 W — 2.6 A — 88 Ω
• 品番 120807 — 80 m — 800 W — 3.5 A — 66 Ω
• 品番 121007 — 100 m — 1000 W — 4.3 A — 53 Ω
• 品番 121207 — 120 m — 1200 W — 5.2 A — 44 Ω
• 品番 121507 — 150 m — 1500 W — 6.5 A — 35 Ω
• 品番 121907 — 190 m — 1900 W — 8.3 A — 28 Ω

オプション / アクセサリ

• Art.nr. 720100 — MAGNUM Stabiliser fibres — 150 g 袋
• Art.nr. 720150 — MAGNUM アルミテープ — ロール 10 m × 5 cm
• Art.nr. 720310 — MAGNUM スペーサーストリップ — 10 m
• Art.nr. 720315 — MAGNUM スペーサーストリップ — 15 m
• Art.nr. 720400 — MAGNUM エッジストリップ — ロール 10 m × 10 cm
• Art.nr. 720502 — MAGNUM Isorol — ロール 24 m²、3 mm

仕様（概要）

• システム種別：電気式
• システム高さ：7 mm
• システム幅：可変
• 最小設置高さ：30 mm
• 施工：スクリード
• 17 W/m ケーブル出力：115–200 W/m²
• 10 W/m ケーブル出力：60–115 W/m²
• 水まわり / タイル / 木材 / （PVC）ラミネート / カーペット：適合
• 認証：IEC 規格に基づく検査、NEMKO、CE
• 保証：生涯保証*（電気機械部分）
