PERTパイプ W10080床暖房用フレキシブル
お気に入りに追加する
商品比較に追加する
特徴
- 素材
- PERT
- 応用
- 床暖房用
- その他の特徴
- フレキシブル
- 直径
最大: 20 mm
(1 in)最少: 10 mm
(0 in)
詳細
製品説明

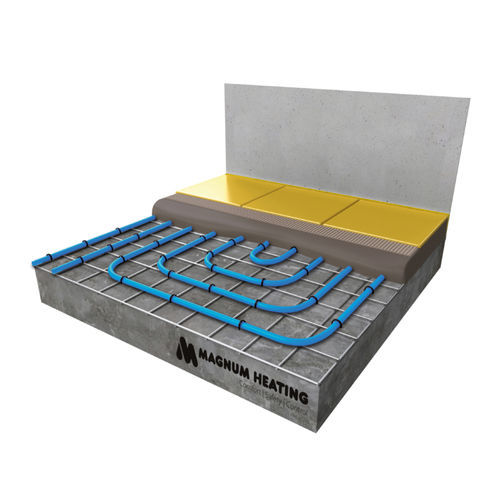

MAGNUM Tube は PE-RT タイプ I（高温用ポリエチレン）製のチューブで、床暖房、壁・天井の暖房・冷却、および温水・冷水配管に適しています。PE-RT タイプ I は架橋を伴わずに高い柔軟性と長期的な耐水圧性能を発揮し、リサイクルが可能です。
PE-RT タイプ I の原料は経年劣化に対して最適に安定化されており、通常の使用条件下で少なくとも50年の計算耐用年数を有します。熱サイクルや応力亀裂に対する耐性があり、建築設備・HVAC用途に適合します。
使用温度範囲は連続使用で5°C〜80°C、短期のピーク負荷は最大内部水圧6 barで95°Cまで耐えられます。
用途
製品バリエーション（表）
10 mm（MAGNUM SlimFit 10 system 用）
Art.nr. | 説明 | 長さ | 寸法
W10080 | MAGNUM Tube, underfloor heating tube PE-RT | 80 m | 10 x 1,3 mm
W10240 | MAGNUM Tube, underfloor heating tube PE-RT | 240 m | 10 x 1,3 mm
12 mm（MAGNUM Heatboard W system & MAGNUM SlimFit 12 system 用）
Art.nr. | 説明 | 長さ | 寸法
W12100 | MAGNUM Tube, underfloor heating tube PE-RT | 100 m | 12 x 1,5 mm
W12300 | MAGNUM Tube, underfloor heating tube PE-RT | 300 m | 12 x 1,5 mm
14 mm
Art.nr. | 説明 | 長さ | 寸法
W14100 | MAGNUM Tube, underfloor heating tube PE-RT | 100 m | 14 x 2 mm
W14120 | MAGNUM Tube, underfloor heating tube PE-RT | 120 m | 14 x 2 mm
W14240 | MAGNUM Tube, underfloor heating tube PE-RT | 240 m | 14 x 2 mm
W14600 | MAGNUM Tube, underfloor heating tube PE-RT | 600 m | 14 x 2 mm
16 mm
Art.nr. | 説明 | 長さ | 寸法
W16090 | MAGNUM Tube, underfloor heating tube PE-RT | 90 m | 16 x 2 mm
W16100 | MAGNUM Tube, underfloor heating tube PE-RT | 100 m | 16 x 2 mm
W16120 | MAGNUM Tube, underfloor heating tube PE-RT | 120 m | 16 x 2 mm
W16240 | MAGNUM Tube, underfloor heating tube PE-RT | 240 m | 16 x 2 mm
W16600 | MAGNUM Tube, underfloor heating tube PE-RT | 600 m | 16 x 2 mm
18 mm
Art.nr. | 説明 | 長さ | 寸法
W18130 | MAGNUM Tube, underfloor heating tube PE-RT | 130 m | 18 x 2 mm
W18260 | MAGNUM Tube, underfloor heating tube PE-RT | 260 m | 18 x 2 mm
W18520 | MAGNUM Tube, underfloor heating tube PE-RT | 520 m | 18 x 2 mm
20 mm
Art.nr. | 説明 | 長さ | 寸法
W20120 | MAGNUM Tube, underfloor heating tube PE-RT | 120 m | 20 x 2 mm
W20240 | MAGNUM Tube, underfloor heating tube PE-RT | 240 m | 20 x 2 mm
W20500 | MAGNUM Tube, underfloor heating tube PE-RT | 500 m | 20 x 2 mm
特長 / 技術仕様
MAGNUM Tube は PE-RT タイプ I（高温用ポリエチレン）製のチューブで、床暖房、壁・天井の暖房・冷却、および温水・冷水配管に適しています。PE-RT タイプ I は架橋を伴わずに高い柔軟性と長期的な耐水圧性能を発揮し、リサイクルが可能です。
PE-RT タイプ I の原料は経年劣化に対して最適に安定化されており、通常の使用条件下で少なくとも50年の計算耐用年数を有します。熱サイクルや応力亀裂に対する耐性があり、建築設備・HVAC用途に適合します。
使用温度範囲は連続使用で5°C〜80°C、短期のピーク負荷は最大内部水圧6 barで95°Cまで耐えられます。
用途
- 床暖房
- 壁の暖房／冷却
- 天井冷却
- 温水・冷水システム
製品バリエーション（表）
10 mm（MAGNUM SlimFit 10 system 用）
Art.nr. | 説明 | 長さ | 寸法
W10080 | MAGNUM Tube, underfloor heating tube PE-RT | 80 m | 10 x 1,3 mm
W10240 | MAGNUM Tube, underfloor heating tube PE-RT | 240 m | 10 x 1,3 mm
12 mm（MAGNUM Heatboard W system & MAGNUM SlimFit 12 system 用）
Art.nr. | 説明 | 長さ | 寸法
W12100 | MAGNUM Tube, underfloor heating tube PE-RT | 100 m | 12 x 1,5 mm
W12300 | MAGNUM Tube, underfloor heating tube PE-RT | 300 m | 12 x 1,5 mm
14 mm
Art.nr. | 説明 | 長さ | 寸法
W14100 | MAGNUM Tube, underfloor heating tube PE-RT | 100 m | 14 x 2 mm
W14120 | MAGNUM Tube, underfloor heating tube PE-RT | 120 m | 14 x 2 mm
W14240 | MAGNUM Tube, underfloor heating tube PE-RT | 240 m | 14 x 2 mm
W14600 | MAGNUM Tube, underfloor heating tube PE-RT | 600 m | 14 x 2 mm
16 mm
Art.nr. | 説明 | 長さ | 寸法
W16090 | MAGNUM Tube, underfloor heating tube PE-RT | 90 m | 16 x 2 mm
W16100 | MAGNUM Tube, underfloor heating tube PE-RT | 100 m | 16 x 2 mm
W16120 | MAGNUM Tube, underfloor heating tube PE-RT | 120 m | 16 x 2 mm
W16240 | MAGNUM Tube, underfloor heating tube PE-RT | 240 m | 16 x 2 mm
W16600 | MAGNUM Tube, underfloor heating tube PE-RT | 600 m | 16 x 2 mm
18 mm
Art.nr. | 説明 | 長さ | 寸法
W18130 | MAGNUM Tube, underfloor heating tube PE-RT | 130 m | 18 x 2 mm
W18260 | MAGNUM Tube, underfloor heating tube PE-RT | 260 m | 18 x 2 mm
W18520 | MAGNUM Tube, underfloor heating tube PE-RT | 520 m | 18 x 2 mm
20 mm
Art.nr. | 説明 | 長さ | 寸法
W20120 | MAGNUM Tube, underfloor heating tube PE-RT | 120 m | 20 x 2 mm
W20240 | MAGNUM Tube, underfloor heating tube PE-RT | 240 m | 20 x 2 mm
W20500 | MAGNUM Tube, underfloor heating tube PE-RT | 500 m | 20 x 2 mm
特長 / 技術仕様
- 材料：PE-RT タイプ I
- 酸素バリア：EVOH Low (DIN 4726)
- 密度：0,933 g/cm3 (ASTM D-792)
- 線膨張係数（20°C–70°C）：0,19 mm/mK (DIN 53752 A)
- 熱伝導率（60°C）：0,4 W/mK (DIN 52612-1)
- Vicat 軟化点：122°C (ASTM D-1525)
- 引張破断時伸び：> 800% (ISO 527-2)
- 曲げ半径：直径の5倍
- 認証：KOMO、MPA、SKZ
- 保証：50年（最初の10年間は付随損害含む）
