Grade de piso em aço LOCKED

para passarelapara fachadapara passarela industrial

Informações do produto

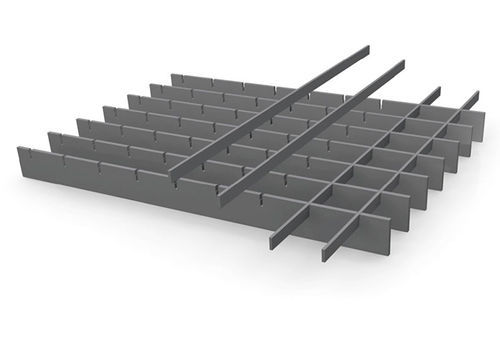

A grelha prensada é um dos tipos de grelha mais utilizados em diversos países europeus. O processo de fabrico — barras transversais prensadas em barras portantes previamente embutidas — permite grande flexibilidade na dimensão da malha, na altura e espessura das barras portantes e na escolha de materiais conforme requisitos industriais. Aplicações típicas: passadiços, plataformas, rampas, fachadas arquitetônicas e instalações industriais que exigem geometria de malha e capacidade de carga personalizadas.

Fabrico e desenho
As barras transversais, normalmente em aço plano laminado a frio, são prensadas nas barras portantes previamente embutidas. A armação é fornecida como perfil em T ou chapa plana e fixada por soldadura por resistência automática. Versões antiderrapantes disponíveis por entalhe da face superior das barras portantes e/ou transversais. As malhas extremas opostas costumam ter o mesmo tamanho; geometria, altura e espessura são configuráveis conforme o projeto.

Dados técnicos — Malhas comuns para barras portantes 2–3 mm
Barra portante 11,1: transversais 11,1; 16,65; -; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barra portante 21: transversais 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barra portante 22,2: transversais 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barra portante 33,3: transversais 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barra portante 44,4: transversais 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barra portante 55,5: transversais 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barra portante 66,6: transversais 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barra portante 99,9: transversais 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9

Dados técnicos — Malhas comuns para barras portantes 4–5 mm
Barra portante 21: transversais 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barra portante 25: transversais 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barra portante 33,3: transversais 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barra portante 50: transversais 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barra portante 66,6: transversais 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barra portante 99,9: transversais 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9

Perfis padrão das barras portantes
2 mm: 20/2; 25/2; 30/2; 35/2; 40/2; 45/2; 50/2
3 mm: 20/3; 25/3; 30/3; 35/3; 40/3; 45/3; 50/3; 60/3; 70/3; 80/3; 90/3; 100/3
4 mm: 25/4; 30/4; 35/4; 40/4; 45/4; 50/4; 60/4; 70/4; 80/4; 90/4; 100/4
5 mm: 25/5; 30/5; 35/5; 40/5; 45/5; 50/5; 60/5; 70/5; 80/5; 90/5; 100/5; 110/5; 120/5; 130/5; 140/5; 150/5; 160/5; 170/5

Acessórios / fixações

• Fixação dupla B: 2 ganchos superiores, peça inferior, 2 parafusos sextavados e 2 porcas quadradas.
• Placas perfuradas soldadas: placas perfuradas soldadas conforme especificação do cliente; parafusos normalmente fornecidos pelo cliente.
• Fixação com parafuso e flange: para ambientes altamente corrosivos existem versões especiais.
• Conector de junção: parte superior e inferior com rosca e parafuso Allen (para armações planas).
• Grampo Hilti: alta resistência a vibrações e montagem rápida por uma só pessoa.

Especificações técnicas / características

• Tipo: grelha prensada (barras transversais prensadas em barras portantes embutidas).
• Materiais: barras transversais geralmente em aço plano laminado a frio; outras opções conforme aplicação.
• Armação: perfil em T ou chapa plana, soldado por resistência.
• Opções antiderrapantes: entalhes na face superior das barras portantes e/ou transversais.
• Flexibilidade: grande possibilidade de personalização de malha, altura e espessura.
• Perfis e malhas padrão: ver listas para 2–3 mm e 4–5 mm.
• Acessórios: múltiplos sistemas de fixação e elementos de segurança disponíveis.
