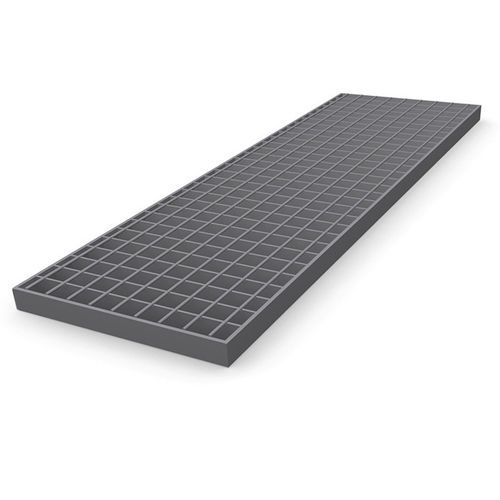

Grade de piso em aço

para degrau de escadapara passarelapara passarela industrial

Informações do produto
A grelha prensada soldada clássica é fabricada com barras portantes quadradas torcidas que proporcionam resistência ao deslizamento. Quando o aspeto estético é prioritário, podem utilizar-se barras transversais redondas lisas. Esta opção está disponível para as malhas padrão indicadas abaixo.

Dados técnicos
Malhas padrão
Barra portante | Barra transversal (colunas correspondem aos espaçamentos das barras transversais indicados)
15,08 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
17,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
20,77 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
23,69 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
25,00 | - | - | - | - | - | 76,2 | 101,6
30,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
34,30 | 19,25 | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
41,45 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
45,23 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
51,45 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
60,30 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
68,60 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6

*Possível com restrições

Perfis padrão das barras portantes
Barra portante 2 mm | Barra portante 3 mm | Barra portante 4 mm | Barra portante 5 mm
25/2 | 25/3 | 25/4 | 25/5
30/2 | 30/3 | 30/4 | 30/5
35/2 | 35/3 | 35/4 | 35/5
40/2 | 40/3 | 40/4 | 40/5
45/2 | 45/3 | 45/4 | 45/5
- | 50/3 | 50/4 | 50/5
- | 60/3 | 60/4 | 60/5
- | 70/3 | 70/4 | 70/5
- | - | 80/4 | 80/5

Acessórios / grampos de fixação

• Placas perfuradas soldadas: placas com orifícios soldados conforme especificação do cliente; parafusos fornecidos pelo cliente.
• Abraçadeira dupla B: 2 ganchos superiores, peça inferior de aperto, 2 parafusos sextavados e 2 porcas quadradas.
• Emenda de grelha (butt joint): composta por peça superior e inferior com rosca e parafuso Allen.
• Abracadeira Hilti: gancho superior e inferior conectados; alta resistência a vibrações e instalação fácil por 1 pessoa.
• Abracadeira B: gancho superior, peça inferior de aperto, parafusos M8x60 e porca quadrada M8.
• Abracadeira B 10: gancho superior em estribo, parafuso sextavado interior, peça inferior e porca.
• Abracadeira S: parafuso de cabeça chata, peça inferior de aperto e porca quadrada.
• Abracadeira de segurança A: peça superior de segurança, peça inferior de aperto, parafuso sextavado e porca quadrada.
• Abracadeira de segurança D: peça superior de segurança, peça inferior de aperto, parafuso sextavado e porca quadrada.

Características / especificações técnicas

• Tipo de produto: grelha prensada soldada com opção de barras transversais redondas lisas para aplicações estéticas.
• Resistência ao deslizamento: barras portantes quadradas torcidas como padrão; barras redondas lisas disponíveis para estética.
• Malhas: várias malhas padrão disponíveis (ver tabela).
• Perfis de barra portante: perfis padrão em diferentes larguras e espessuras (ver tabela).
• Acessórios: ampla gama de opções de fixação disponível (placas perfuradas soldadas, dupla B, butt joint, Hilti, B, B10, S, segurança A e D).
