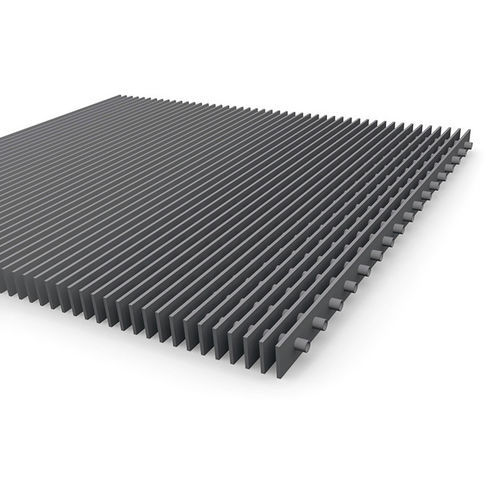

Grade de piso em alumínio

em aço inoxidávelem aço galvanizado a quentepara passarela

Visão geral do produto A grelha de lâminas MEISER distingue-se da grelha clássica: a função da barra transversal é substituída por um tubo inserido centralmente nas barras de suporte, conferindo um aspeto limpo e de alta qualidade. Normalmente é fornecida sem moldura para preservar o design e é menos adequada para vãos maiores. Nota: comprimentos de barra de suporte e de preenchimento normalmente produzidos até ≤1.200 mm.

Materiais e usos típicos Utilizada frequentemente como tampa de ventilação de qualidade ou cobertura interior quando se exige uma estética cuidada. Materiais disponíveis: alumínio, aço inoxidável e aço galvanizado a quente. Personalizações possíveis através de perfis especiais das barras de suporte e diferentes diâmetros de tubo conforme requisitos do projeto.

Dados técnicos - Malhas comuns Barra de suporte | Barra de preenchimento
18,50 | 50 | 100 | 150 | 200 | 250 | 300

Dados técnicos - Perfis padrão das barras de suporte Barra de suporte 3 mm:

• 25/3
• 30/3
• 35/3
• 40/3
• 45/3
• 50/3

Acessórios / Fixações

• Placas perfuradas soldadas: Placa perfurada soldada; tamanho e disposição dos furos conforme especificação do cliente; parafusos fornecidos pelo cliente.
• Abraçadeira Hilti: Clip superior e parte inferior ligados; alta resistência a vibrações; montagem fácil por uma pessoa e redução do tempo de instalação.
• Abracadeira B: Clip superior, parte inferior da abraçadeira, parafusos sextavados M8x60 e porca quadrada M8.
• Abracadeira B 10: Clip superior em estribo, parafuso de cabeça sextavada interior, parte inferior do clip e porca.

Caraterísticas / Especificações técnicas

• Tipo: grelha de lâminas com tubo central a servir como barra de preenchimento.
• Uso típico: tampas de ventilação e coberturas interiores de alta qualidade.
• Aparência: design limpo e de elevada qualidade; normalmente sem moldura.
• Adequação: menos adequada para grandes vãos; comprimentos dos elementos normalmente ≤1.200 mm.
• Materiais: alumínio, aço inoxidável, aço galvanizado a quente.
• Personalização: perfis especiais das barras de suporte e vários diâmetros de tubo disponíveis.
• Malhas comuns: Barra de suporte / Barra de preenchimento 18,50 ; 50 ; 100 ; 150 ; 200 ; 250 ; 300.
• Perfis padrão (barra de suporte 3 mm): 25/3, 30/3, 35/3, 40/3, 45/3, 50/3.
• Opções de fixação: placas perfuradas soldadas, abraçadeira Hilti, abraçadeira B, abraçadeira B 10.
