Grade de piso em alumínio LOUVRE

em aço inoxidávelde açopara passarela

Informações do produto
Quando é necessária menor transparência, a grelha inclinada fornece uma solução controlada de proteção visual e solar. Aplicações típicas incluem pavimentos de pontes e passadiços, proteção solar, elementos de revestimento, grelhas de ventilação, fachadas e tetos falsos. A MEISER fornece estas grelhas para usos arquitetónicos e industriais.

Materiais e variantes

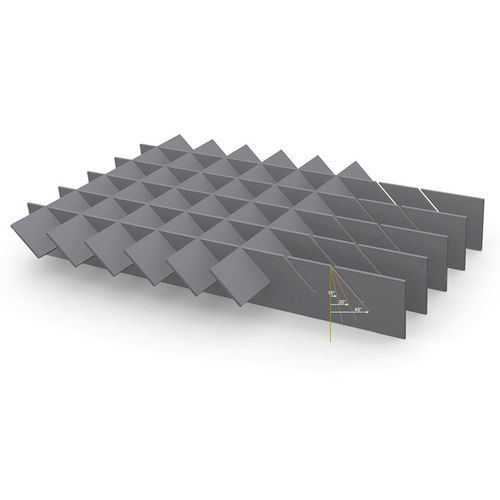

A MEISER oferece grelhas inclinadas em aço, alumínio e aço inoxidável. As barras transversais podem ser pressionadas a 15°, 30° ou 45° para obter diferentes graus de transparência. O comprimento máximo das barras transversais é de 1.500 mm. Nota: a inclinação de 15° é tecnicamente possível apenas com espessura de 3 mm da barra portante.

Dados técnicos
Distribuições de malha comuns
Combinações barra portante — barra transversal:
33,3 — 22,2 / 33,3 / 66,6
66,6 — 22,2 / 33,3 / 66,6
99,9 — 22,2 / 33,3 / 66,6

Perfis padrão das barras portantes
Barra portante 2 mm | Barra portante 3 mm
30/2 | 30/3
35/2 | 35/3
40/2 | 40/3
45/2 | 45/3
50/2 | 50/3
- | 60/3
- | 70/3
- | 80/3
- | 90/3
- | 100/3

Acessórios / Fixações

• Placas perfuradas soldadas: Constituídas por placa perfurada soldada; tamanho e posição dos orifícios segundo especificação do cliente; parafusos de fixação fornecidos pelo cliente.
• Aperto B: Constituído por braçadeira superior, parte inferior de aperto, parafusos hexagonais M8x60 e porca quadrada M8.

Características / especificações técnicas

• Materiais: aço, alumínio, aço inoxidável.
• Ângulos das barras transversais disponíveis: 15°, 30°, 45° (15° tecnicamente apenas com barra portante 3 mm).
• Comprimento máximo das barras transversais: 1.500 mm.
• Distribuições de malha (mm): combinações indicadas acima.
• Perfis padrão das barras portantes (mm): 30/2, 35/2, 40/2, 45/2, 50/2 e 30/3, 35/3, 40/3, 45/3, 50/3, 60/3, 70/3, 80/3, 90/3, 100/3.
• Usos típicos: pavimentos de pontes, passadiços, proteção solar, revestimentos, grelhas de ventilação, fachadas, tetos falsos.
