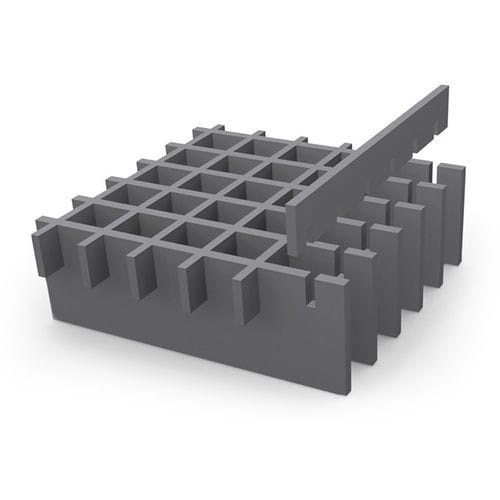

Grade de piso em aço inoxidável DUTY

para passarelapara passarela industrialpara piso externo

Informações sobre o produto
O nome já indica a finalidade das grades de carga pesada MEISER. São grades prensadas com barras portantes particularmente altas e/ou espessas. As dimensões das barras transversais são adaptadas em conformidade. Um entalhe de contramarcha durante o processo de prensagem confere às grades de carga pesada MEISER maior estabilidade, permitindo suportar cargas superficiais superiores a 50 toneladas e pressões por roda até 10 toneladas, dependendo da configuração. A execução exata é adaptada caso a caso à largura entre apoios (vão) e ao uso pretendido. É possível a produção em aço inoxidável/aco de alta qualidade.

Dados técnicos — Divisões de malha comuns
Barra portante | Barra secundária 50 | 75 | 100
25 | 50 | 75 | 100
50 | 50 | 75 | 100
75 | 50 | 75 | 100
100 | 50 | 75 | 100

Perfis standard de barra portante
Barra portante 8 mm | Barra portante 10 mm | Barra portante 12 mm
80/8 | 80/10 | -
90/8 | 90/10 | -
100/8 | 100/10 | 100/12
110/8 | 110/10 | 110/12
120/8 | 120/10 | 120/12
130/8 | 130/10 | 130/12
140/8 | 140/10 | 140/12
150/8 | 150/10 | 150/12
- | - | 160/12
- | - | 170/12
- | - | 180/12
- | - | 190/12
- | - | 200/12

Fixações / Acessórios

• Placa perfurada soldada: Constituída por placa perfurada soldada conforme especificação do cliente; tamanho e posição dos furos conforme especificação do cliente; parafusos fornecidos pelo cliente.

Referências / Aplicações típicas

• Ponte Ilanz, Suíça
• Navio transportador de automóveis no Reno
• Ponte Waldschlösschen, Dresden

Características / especificações técnicas

• Tipo: grelhas prensadas para cargas pesadas
• Barras portantes: perfis particularmente altos e/ou espessos (ver tabela de perfis standard)
• Barras secundárias: dimensões adaptadas às barras portantes e à aplicação
• Opções de malha: combinações indicadas na tabela de divisões comuns
• Estabilidade adicional obtida por entalhe durante o processo de prensagem
• Capacidade de carga: cargas superficiais > 50 toneladas; pressões por roda até 10 toneladas (dependendo da configuração)
• Projeto: adaptado caso a caso à largura entre apoios (vão) e ao uso pretendido
• Materiais: produção possível em aço ou aço inoxidável
• Acessórios disponíveis: placa perfurada soldada (tamanho/posição dos furos conforme especificação; parafusos fornecidos pelo cliente)
