Grade de piso em aço

para degrau de escadapara passarela industrialpara piso externo

Informações sobre o produto

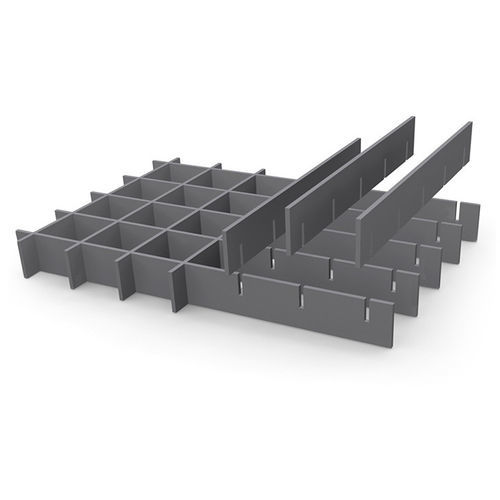

A grade maciça recebe este nome porque as barras portantes e as barras secundárias têm a mesma secção transversal e, por isso, a mesma altura. Considera-se barra portante aquela que apoia nas duas extremidades e cuja face inferior não é entalhada. Em comparação com a grade prensada padrão, oferece maior proteção visual e um design atrativo.

Característica técnica
Divisões de malha comuns com barras portantes de 2 a 3 mm
Barra portante | Barra secundária
22,2 | 16,65 | 22,2 | - | 44,4 | 66,6
33,3 | 16,65 | 22,2 | 33,3 | - | 66,6
44,4 | 16,65 | 22,2 | - | 44,4 | -
66,6 | 16,65 | 22,2 | 33,3 | - | 66,6

Divisões de malha comuns com barras portantes de 5 mm
Barra portante | Barra secundária
33,3 | 16,65 | 33,3 | 66,6 | 99,9
66,6 | 16,65 | 33,3 | 66,6 | -
99,9 | 16,65 | 33,3 | - | 99,9

Perfis standard das barras portantes
Barra portante 2 mm | Barra portante 3 mm | Barra portante 5 mm
25/2 | 25/3 | -
30/2 | 30/3 | 30/5
35/2 | 35/3 | 35/5
40/2 | 40/3 | 40/5
45/2 | 45/3 | 45/5
50/2 | 50/3 | 50/5
- | 60/3 | 60/5
- | 70/3 | 70/5
- | 80/3 | -
- | 90/3 | -
- | 100/3 | -

Acessórios / fixações disponíveis

• Placa perfurada soldada: Constituída por placa perfurada soldada conforme especificação do cliente; os parafusos são fornecidos pelo cliente.
• Fixação por pino de assentamento: Constituída por pino e flange de retenção; para ambientes altamente corrosivos (p.ex. offshore) disponível também como X-BT; versão pré-montada X-GR RU.
• Grampo Hilti: Composto por parte superior e inferior unidas; elevada resistência a vibrações, montagem possível por uma pessoa e redução do tempo de instalação.
• Grampo B: Composto por peça superior, peça inferior de aperto, parafusos sextavados M8x60 e porca quadrada M8.
• Grampo de segurança A: Composto por peça superior de segurança, peça inferior de aperto, parafuso sextavado e porca quadrada.
• Grampo de segurança D: Composto por peça superior de segurança, peça inferior de aperto, parafuso sextavado e porca quadrada.

Referências

• Arvato – Centro logístico, Dorsten
• Zoo, Dresden
• Qatar Museum, Doha
• OneOnOne House, Luxemburgo
• Pavilhão desportivo, Munique
• Escola Marie-Curie, Riedberg
• Vitrine arqueológica, Aachen
• Casa excêntrica, Bochum
• Sítio do Património Mundial Zollverein
• Administração Stahlwerke Bremen
• Colégio Eching
• Vinícola Van Volxem, Wiltingen
• Biblioteca Nacional, Luxemburgo
• Museum Burg Heinfels, Áustria

características / especificações técnicas

• Tipo: Grade maciça (barras portantes e secundárias com mesma secção transversal e mesma altura).
• Barras portantes disponíveis em espessuras de 2 mm, 3 mm e 5 mm.
• Divisões de malha típicas conforme tabelas para barras portantes de 2–3 mm e 5 mm.
• Perfis standard disponíveis: 25/2, 25/3, 30/2, 30/3, 30/5, 35/2, 35/3, 35/5, 40/2, 40/3, 40/5, 45/2, 45/3, 45/5, 50/2, 50/3, 50/5, 60/3, 60/5, 70/3, 70/5, 80/3, 90/3, 100/3.
• Fixações e acessórios variados disponíveis conforme necessidade do projeto.
