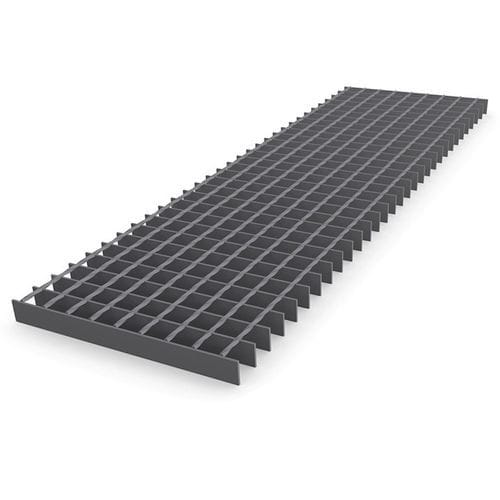

Grade de piso em aço inoxidável

em aço maciopara passarelapara passarela industrial

Informações do produto
As grelhas eletrossoldadas MEISER são fabricadas por soldadura por resistência contínua em cada interseção entre a barra portante e a barra transversal, produzindo painéis estáveis e resistentes ao desgaste. As barras transversais são normalmente fios quadrados torcidos e os painéis são produzidos à medida em linhas de produção automatizadas internas. Para certos tipos de malha, as barras transversais podem ter até 1.250 mm, permitindo painéis sem desperdício e um planeamento de assentamento otimizado para reduzir fixações e tempo de instalação.

Dados técnicos
Espaçamentos de malha comuns
Barra portante | Colunas barra transversal
15,08 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
17,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
20,77 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
23,69 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
25,00 | - | - | - | - | - | 76,2 | 101,6
30,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
34,30 | 19,25 | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
41,45 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
45,23 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
51,45 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
60,30 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
68,60 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
*disponível com restrições

Perfis padrão das barras portantes
Barra portante 2 mm | Barra portante 3 mm | Barra portante 4 mm | Barra portante 5 mm
20/2 | 20/3 | 20/4 | 20/5
25/2 | 25/3 | 25/4 | 25/5
30/2 | 30/3 | 30/4 | 30/5
35/2 | 35/3 | 35/4 | 35/5
40/2 | 40/3 | 40/4 | 40/5
45/2 | 45/3 | 45/4 | 45/5
50/2 | 50/3 | 50/4 | 50/5
- | 60/3 | 60/4 | 60/5
- | 70/3 | 70/4 | 70/5
- | 80/3 | 80/4 | 80/5

Acessórios / Grampos de fixação

• Placas perfuradas soldadas: placa perfurada soldada conforme especificação do cliente; parafusos fornecidos pelo cliente.
• Dupla abraçadeira B: 2 abraçadeiras superiores, parte inferior da abraçadeira, 2 parafusos sextavados e 2 porcas quadradas.
• Fixação com perno (heald bolt): parafusos de cabeça e flange de retenção; versão X-BT para ambientes muito corrosivos; versão pré-montada X-GR RU disponível.
• Junção de topo: parte superior e inferior com rosca e parafuso allen.
• Abrç. Hilti: parte superior e inferior interligadas; resistência a vibrações, montagem por uma só pessoa, redução do tempo de instalação.
• Abrç. B: abraçadeira superior, abraçadeira inferior, parafusos M8x60 e porca quadrada M8.
• Abrç. B 10: abraçadeira superior tipo estribo, parafuso sextavado interior, abraçadeira inferior e porca.
• Abrç. segurança A: parte superior de segurança, parte inferior, parafuso sextavado e porca quadrada.
• Abrç. segurança D: parte superior de segurança, parte inferior, parafuso sextavado e porca quadrada.

Características / especificações técnicas

• Fabricação: soldadura por resistência contínua em cada interseção sob alta pressão em linhas de produção automatizadas.
• Barras transversais: normalmente fios quadrados torcidos; opção de barras redondas ou nervuradas.
• Capacidade de painel: barras transversais até 1.250 mm para determinados tipos de malha; painéis à medida sem desperdício.
• Materiais: aço macio, inox V2A e V4A; opções galvanizadas a pedido.
• Tamanhos opcionais: barras transversais 7 mm (torcidas) ou 8 mm (nervuradas) para aço macio a pedido.
• Painéis normalmente emoldurados com secções planas.
• Aplicações típicas: petróleo e gás, petroquímica, mineração, centrais elétricas, plataformas e passadiços industriais.
• Vantagem na instalação: larguras de painel otimizadas podem reduzir o número de fixações até 20%, diminuindo tempo e custo de mão de obra.
• Consulte as tabelas técnicas acima para as combinações de malha e perfis de barra portante disponíveis.
