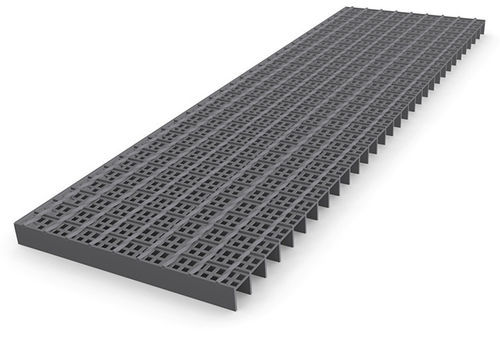

Grade de piso em chapa perfurada

para degrau de escadapara passarelapara passarela industrial

Descrição do produto
Por razões técnicas não é possível obter larguras de malha muito pequenas em grades prensadas e soldadas. Quando o cliente pretende utilizar grades prensadas e soldadas e ao mesmo tempo evitar a queda de peças de pequena dimensão, a grade MEISER com tiras de chapa perfurada soldadas entre as barras portantes oferece uma solução económica com malha estreita. As perfurações da chapa têm diâmetro máximo de 8 mm, permitindo uma malha muito reduzida. Esta grade cumpre a norma espanhola n.º 486/1997 (BO de 23 de Abril de 1997, n.º 97/1997).

Especificações
Perfis padrão das barras portantes
Barra portante | Barra de enchimento 1 | Barra de enchimento 2
34,30 | 38,1 | 50,8

Distribuições de malha padrão
Barra portante 2 mm | Barra portante 3 mm
25/2 | 25/3
30/2 | 30/3
40/2 | 40/3

Acessórios / fixações

• Grampo duplo B: Constituído por 2 partes superiores do grampo, parte inferior, 2 parafusos sextavados e 2 porcas quadradas.
• Placas perfuradas soldadas: Placas perfuradas soldadas de acordo com a especificação do cliente; parafusos fornecidos pelo cliente. Execução e posição das placas dependem da solicitação da grade e das possibilidades de fixação no local.
• Fixação por pino e chapa: Constituída por pino e flange de retenção; disponível como X-BT para ambientes altamente corrosivos; versão pré-montada X-GR RU disponível.
• Elementos de ligação: Parte superior e inferior com rosca e parafuso Allen (utilizáveis apenas com armações planas).
• Grampo Hilti: Partes superior e inferior unidas; alta resistência a vibrações e montagem fácil por uma pessoa, reduzindo o tempo de montagem.
• Grampo B: Parte superior, parte inferior, parafuso M8x60 e porca quadrada M8.
• Grampo B 10: Parte superior, parafuso interior sextavado, parte inferior e porca.
• Grampo S: Parafuso de cabeça escareada, parte inferior e porca quadrada.
• Grampo de segurança A: Parte superior de segurança, parte inferior, parafuso sextavado e porca quadrada.
• Grampo de segurança D: Parte superior de segurança, parte inferior, parafuso sextavado e porca quadrada.

Características / especificações técnicas

• Diâmetro das perfurações (chapa): até 8 mm máximo (permite malha muito estreita).
• Conformidade: corresponde à norma espanhola n.º 486/1997 (BO de 23 de Abril de 1997, n.º 97/1997).
• Perfis padrão das barras portantes: 34,30; barras de enchimento 38,1 e 50,8.
• Exemplos de distribuições de malha: 25/2, 25/3; 30/2, 30/3; 40/2, 40/3.
• Solução económica para evitar a queda de peças pequenas mantendo a construção de grades prensadas e soldadas.
