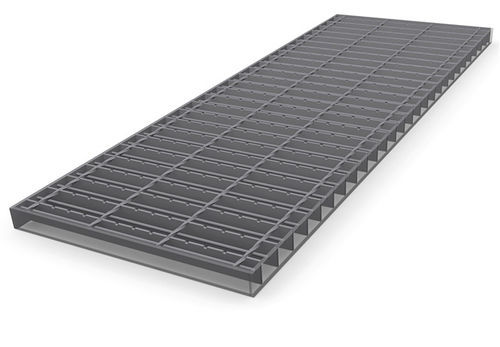

Grade de piso em aço

para degrau de escadapara passarelapara passarela industrial

Informação do produto
Esta grelha eletrossoldada foi projetada para plataformas offshore de petróleo e gás. Cumpre o requisito de que uma esfera de teste de 15 mm de diâmetro não deve passar através da grelha. Uma barra redonda intermédia é soldada centralmente e paralelamente às barras de suporte na face inferior das barras transversais torcidas por soldadura por resistência automática, proporcionando maior estabilidade estrutural sob cargas severas offshore.

Dados técnicos
Malhas comuns
Barra de apoio | Barra transversal
34,30 | 101,6
38,28 | 101,6

Perfis padrão da barra de apoio
Barra apoio 3 mm | Barra apoio 5 mm
25/3 | 25/5
30/3 | 30/5
35/3 | 35/5
40/3 | 40/5
45/3 | 45/5
50/3 | 50/5
60/3 | 60/5

Acessórios / Grampos de fixação

• Placas perfuradas soldadas: Placa perfurada soldada; padrão de furos conforme especificação do cliente; fixadores fornecidos pelo cliente.
• Grampo duplo B: 2 cavilhas superiores, peça inferior de fixação, 2 parafusos sextavados e 2 porcas quadradas.
• Fixação por pino para grelha: Parafusos com flange de retenção; para ambientes altamente corrosivos (ex.: offshore) disponível como X-BT; versão pré-montada X-GR RU.
• União de junta: Parte superior e inferior com rosca e parafuso Allen.
• Grampo Hilti: Peças superior e inferior unidas; alta resistência a vibrações, montagem por uma pessoa.
• Grampo B: Cavilha superior, peça inferior, parafusos M8x60 e porca quadrada M8.
• Grampo B 10: Cavilha superior, parafuso de cabeça hexagonal interna, peça inferior e porca.
• Grampo S: Parafuso de cabeça chata, peça inferior e porca quadrada.
• Grampo de segurança A: Parte superior de segurança, peça inferior, parafuso sextavado e porca quadrada.
• Grampo de segurança D: Parte superior de segurança, peça inferior, parafuso sextavado e porca quadrada.

Características / especificações técnicas

• Aplicação: plataformas offshore que exigem elevada integridade estrutural.
• Requisito de segurança: impede a passagem de uma esfera de teste de 15 mm.
• Construção: barra redonda intermédia soldada centralmente entre as barras de apoio e a face inferior das barras transversais torcidas por soldadura por resistência automática.
• Benefício: estabilidade e distribuição de carga melhoradas em condições offshore severas.
• Malhas comuns: 34,30 x 101,6 e 38,28 x 101,6 (barra de apoio x barra transversal).
• Perfis padrão disponíveis: 25/3, 30/3, 35/3, 40/3, 45/3, 50/3, 60/3 e variantes 25/5–60/5 para barras de apoio de 5 mm.
• Diversas opções de fixação e acessórios adequados a níveis de corrosão e métodos de instalação (ver lista de acessórios).
