Grade de piso em aço

para grelha de calha de pisode alta resistência

Informações do produto

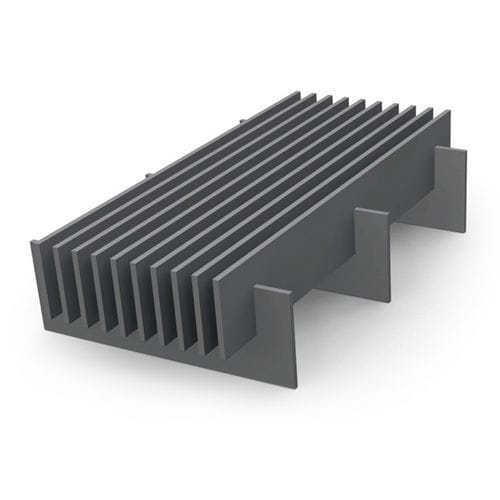

As grelhas tipo pente MEISER são grelhas prensadas em que as travessas sobressaem acima da superfície das longarinas portantes. A ênfase nas travessas confere ao painel um aspeto semelhante a um pente, elegante e leve, reduzindo a visibilidade das longarinas portantes. O espaçamento e o número de longarinas podem ser adaptados aos requisitos estáticos; existem várias opções de espaçamento das travessas.

Aplicações
Aplicações típicas: coberturas interiores e elementos arquitetónicos com exigências estéticas: grelhas de climatização, tampas de poços de aquecimento, grelhas de canal de alta qualidade, revestimentos de fachada para acentuar linhas horizontais ou verticais e elementos de sombreamento. A seleção de materiais e acabamentos permite adaptações para uso interior e, consoante a configuração, exterior.

Dados técnicos
Espaçamentos de malha habituais
Longarina portante → opções de travessa: 21,00 mm | 11,1 / 16,7 / 22,2 / 33,3 mm; 22,20 mm | 11,1 / 16,7 / 22,2 / 33,3 mm; 33,30 mm | 11,1 / 16,7 / 22,2 / 33,3 mm; 66,60 mm | 11,1 / 16,7 / 22,2 / 33,3 mm; 99,90 mm | 11,1 / 16,7 / 22,2 / 33,3 mm.

Perfis standard das longarinas portantes
Exemplos: 30/2, 35/2, 40/2, 45/2, 50/2 (2 mm) e 30/3, 35/3, 40/3, 45/3, 50/3 (3 mm).

Acessórios / elementos de fixação

• Placas perfuradas soldadas: Placas perfuradas soldadas conforme especificação do cliente; parafusos fornecidos pelo cliente.
• Abraçadeira Hilti: Gancho superior e parte inferior ligados; elevada resistência a vibrações e montagem por uma pessoa.
• Abracadeira B: Gancho superior, parte inferior de aperto, parafusos M8x60 e porca quadrada M8.
• Abracadeira B 10: Gancho superior em estribo, parafuso allen, parte inferior e porca.

Referências / exemplos de aplicação
Instalações incluem centros comerciais, casas de ópera, museus, zonas pedonais e museus de arte (ex.: Liezen, Vichy, Munique, Kaufbeuren, Moritzburg).

Características / especificações técnicas

• Tipo: grelha prensada tipo pente com travessas sobressalentes.
• Aparência: aspeto em forma de pente, travessas em destaque e longarinas portantes visualmente reduzidas.
• Usos principais: coberturas interiores (grelhas HVAC, poços de aquecimento), grelhas de canal de qualidade, revestimento de fachadas, elementos de sombreamento.
• Materiais e acabamentos: disponíveis em vários materiais e tratamentos de superfície; possibilidade de perfis especiais para travessas.
• Adaptabilidade: espaçamento e número de longarinas ajustáveis conforme requisitos de carga; múltiplas opções de espaçamento de travessas.
• Espaçamentos e perfis padrão conforme listados acima.
